DN15规格直角式快装取样阀门结构

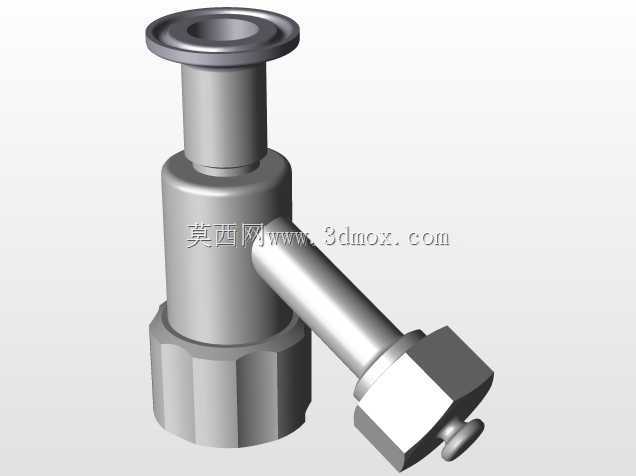

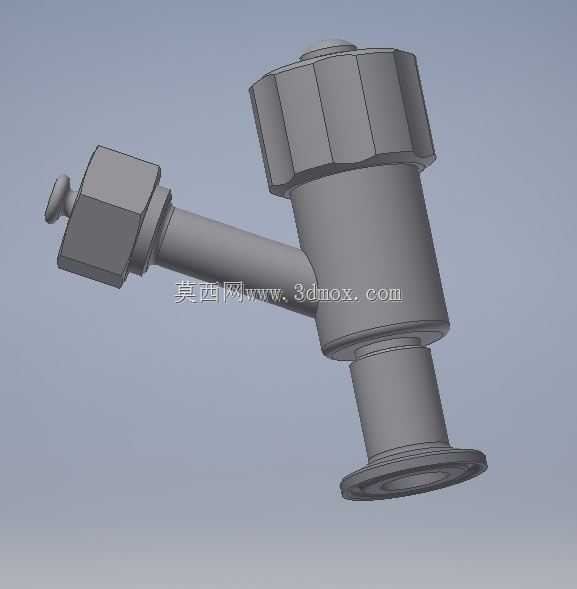

　　这款DN15通径的直角式取样阀，主要应用在生物制药、食品饮料、精细化工等行业的洁净流体管路上，多用于生产过程中对管路内介质的原位取样操作，相比直通式取样阀，直角结构更适配贴壁安装的管路布局，能有效减少取样操作时的管路干涉问题。从结构设计来看，阀体主体采用一体式锻压成型结构，避免了多段拼接带来的积液死角，内壁做了圆弧过渡处理，符合卫生级管路的无滞留要求，不会残留介质造成交叉污染。顶部的六角锁紧结构用于配合阀芯的密封调节，操作时用普通扳手即可完成阀芯的启闭锁紧，不需要专用工装，现场运维的便利性较强。侧方的取样出口采用卡套式连接结构，可直接适配外径6mm或8mm的取样软管，安装时不需要额外焊接，卡套锁紧后即可达到密封要求，

　　能承受最高10bar的工作压力，适配常规的洁净管路压力等级。底部的连接端采用快装卡盘结构，卡盘尺寸适配DN15规格的标准卫生级快装接头，安装时配合快装卡箍和密封垫片即可完成与主管路的连接，拆装效率比螺纹连接高60%以上，也便于定期拆卸对阀体内部进行清洗灭菌。设计过程中重点控制了安装边界尺寸，阀体总高度控制在75mm以内，侧方取样端的伸出长度控制在42mm，安装后不会占用过多管路周边空间，即使在排布密集的纯化水、注射水管路上也能顺利布置，不会和相邻的管路、支架产生干涉。阀芯密封采用锥面硬密封加四氟密封圈的组合结构，常温工况下四氟密封圈提供可靠的软密封，无泄漏风险，当需要高温灭菌时，锥面硬密封可承受130℃的高温蒸汽冲刷，

　　不会因为密封圈老化导致密封失效。取样操作时，只需缓慢旋松顶部的锁紧螺母，介质就会从侧方取样口流出，取样完成后旋紧螺母即可切断流路，整个操作过程不会产生介质喷溅，操作安全性有保障。阀体的流道做了等通径设计，取样时介质流速稳定，不会因为流道缩径导致取样代表性不足，也能避免颗粒类介质在阀体内卡滞的问题。
