DN65规格气动卫生级直角通路阀结构

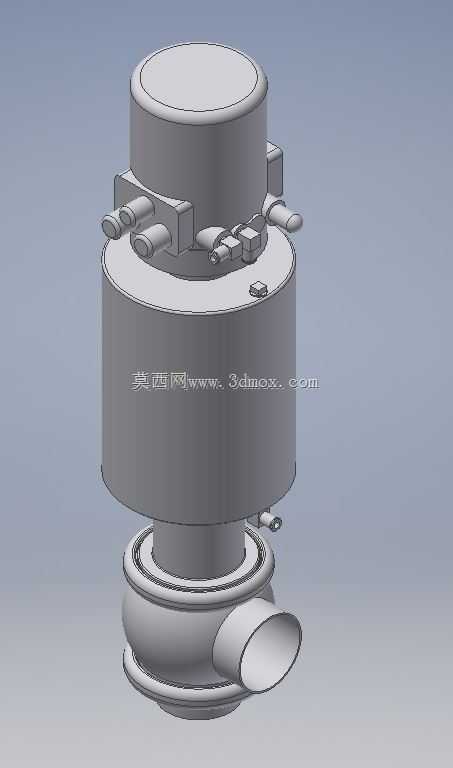

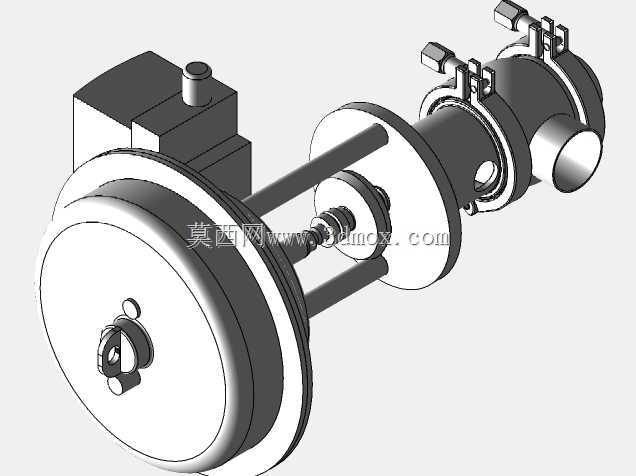

　　这款DN65通径的阀门结构，主要面向食品加工、生物制药、洁净流体输送这类对管路卫生等级有严苛要求的应用场景，在乳制品生产线、药剂配液管路、洁净CIP清洗系统中，这类阀件承担着管路通断、流向切换的核心作用，相比普通工业阀，其结构设计全程围绕无清洁死角、介质无残留的核心需求展开。从结构布局来看，该阀采用上部气动执行机构搭配下部直角式流道的设计，执行机构部分为圆柱形封闭腔体，侧面预留的气路接口可匹配标准气动控制回路，通过气压驱动实现阀杆的升降动作，进而控制下部流道的通断状态，执行机构与阀体之间的连接部位做了圆滑过渡处理，避免出现外露的缝隙积尘区域，符合洁净工况的日常清洁要求。下部流道采用90度直角转向设计，

　　两个连接端均为快装卡箍式接口结构，安装时无需复杂的螺纹咬合或焊接作业，只需匹配对应规格的卫生级卡箍与密封垫圈即可完成管路对接，大幅缩短洁净管路的安装与后期拆卸维护周期，接口的密封面做了高精度的平面度处理，可避免介质在密封位置滞留滋生微生物。设计过程中，执行机构的输出推力经过匹配计算，可满足阀瓣在0.6MPa工作压力下的可靠密封需求，同时阀杆的行程做了精准限位，避免阀瓣开启过度冲击流道内壁，或是关闭不到位出现介质泄漏的问题。整体外形的最大外轮廓集中在上部执行机构区域，安装时需预留足够的侧向空间用于气路管路的连接与后期执行机构的检修作业，下部流道的转弯位置做了圆弧过渡处理，可降低介质流经时的阻力损失，

　　避免高粘度流体在转角位置出现滞留堆积的问题。阀体外部所有棱边均做了圆角钝化处理，没有尖锐的凸起结构，既可以避免安装维护过程中划伤操作人员，也能减少清洁过程中污渍的附着点，适配洁净车间的日常擦拭、冲洗作业要求。这类直角式的阀件布局，尤其适合管路需要垂直转向的安装位置，无需额外加装弯头配件即可完成流向转变，能有效减少管路系统的连接节点，降低整个管路系统的泄漏风险点。
