DN25规格直通式工业流体控制阀结构

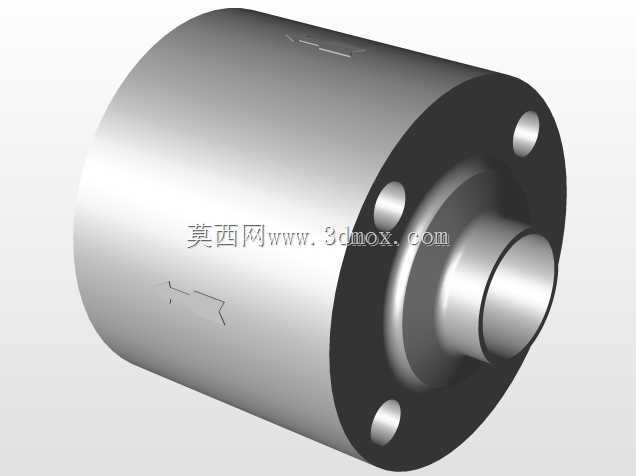

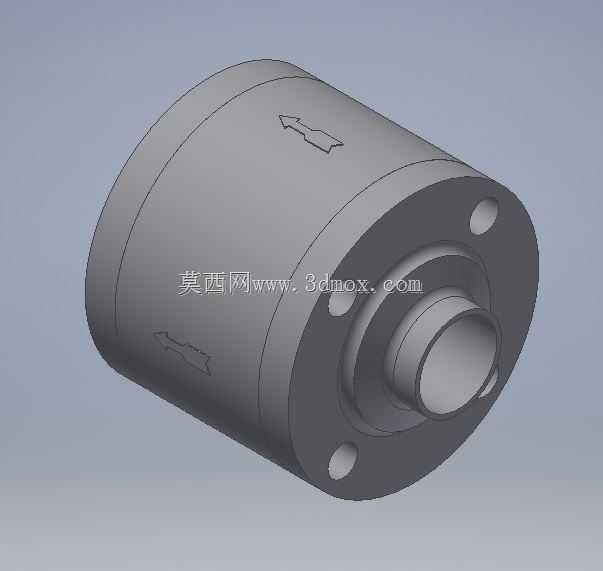

　　这款DN25通径的直通式流体控制阀，主要适配公称通径25mm的工业流体管路，在小型水处理支路、气动控制回路、轻型液压系统、洁净流体输送管线中都能见到这类结构的应用，核心作用是控制管路内介质的通断状态，部分同结构改型也可通过加装执行件实现节流调节功能。从结构设计来看，整体采用圆柱形筒体作为主体外壳，阀体侧面铸有清晰的介质流向箭头，安装时可直接对照箭头指向匹配管路进出方向，能有效避免反向安装导致的密封失效、流阻陡增问题。阀体一端采用带安装孔的法兰连接结构，三个均布的螺栓孔可直接与对应规格的管路法兰对接，安装时无需额外加工转接件，对接端面的凸台结构可嵌入配套法兰的密封槽内，配合密封垫片可实现额定压力下的无泄漏连接；另一端为插接式外圆接口，

　　可适配快插接头、焊接管路或者螺纹转接头，能兼容多种现场安装场景，不用对原有管路做大规模改造即可完成替换装配。设计阶段优先考虑了流道的平顺性，内部流道采用等径直通结构，没有突兀的变径或者直角转向，介质流经阀体时的压力损失远小于角式结构的同通径阀门，适合对管路压降有严格要求的连续输送工况。阀体外部没有多余的凸起结构，圆柱形外壳可直接适配管夹式安装支架，在空间紧凑的设备内部布设管路时，可直接通过管夹固定阀体，不需要预留额外的螺栓操作空间。密封结构全部内置在筒体内部，外部没有外露的活动密封件，可适配多粉尘、轻微喷淋的工业现场环境，不会因为外部杂质堆积导致阀件动作卡滞。从安装边界来看，阀体总长度控制在短行程范围，

　　法兰端的螺栓孔中心圆与标准DN25法兰尺寸完全匹配，安装时两端管路的同轴度公差控制在1mm以内即可保证密封可靠性，不需要额外做管路对位调整。这类阀件在做三维建模时，重点还原了法兰安装孔的位置度、流向标识的位置、接口的配合公差，可直接用于管路装配干涉检查、设备布管模拟、阀件选型适配的场景，结构细节完全匹配实际加工的尺寸要求，没有做简化或者夸张的结构改动，导入装配环境后可直接与标准管路元件完成配合约束，不需要额外修正模型尺寸。
