DN40规格直通式单向阀结构设计

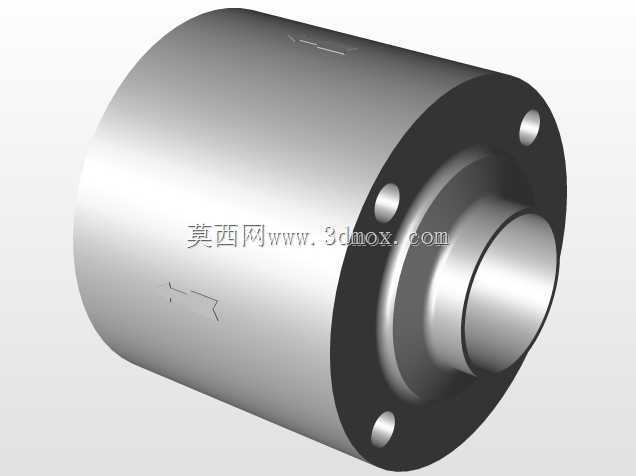

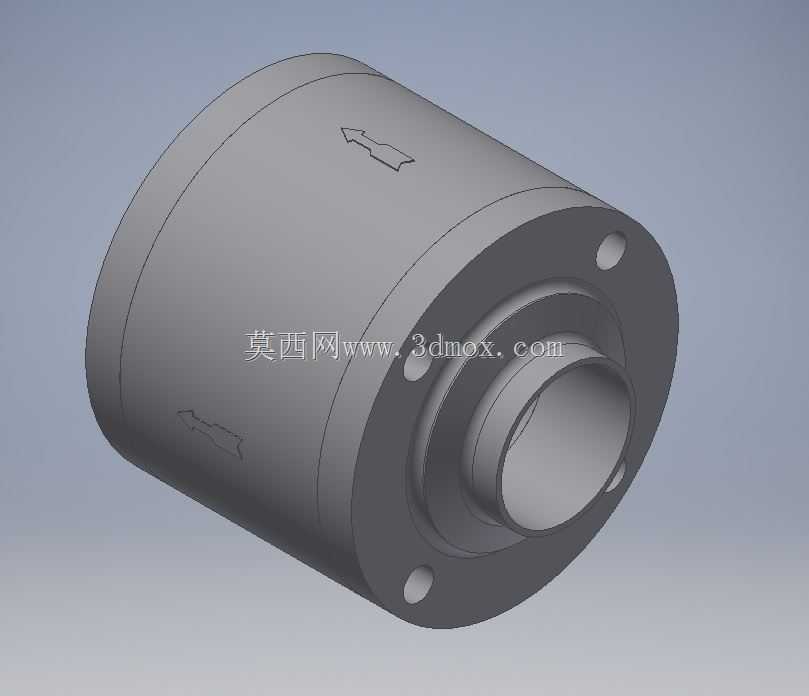

　　这款DN40通径的阀件，主要适配中小口径流体输送管路的单向通断需求，在民用给排水、小型工业循环水系统、低压气动回路、轻型液压支路中都有广泛适配场景，核心作用是限制介质单向流动，避免管路内介质倒流引发的泵叶轮反转、介质回流污染、管路压力失稳等实际工程问题。从结构设计来看，整体采用圆柱形筒体搭配端部法兰安装的结构形式，筒体表面压制的流向箭头标识，能在现场安装时直接给施工人员明确流向指引，避免装反导致的阀件功能失效，这类标识直接做在阀体本体上，相比粘贴式标识不会因为长期接触介质、环境温湿度变化出现脱落模糊的问题，适配长期户外或者工业管路的使用环境。端部法兰上预留的安装孔位，匹配DN40通径对应的常规管路安装孔距标准，

　　安装时不需要额外做转接法兰加工，能直接对接同规格的管路法兰，通过螺栓紧固即可完成装配，安装边界上，筒体的外径尺寸控制在适配常规管路保温层包覆的范围内，不会因为阀体外径过大导致后续管路保温施工出现包覆间隙，也能适配现有管廊、设备夹层内的狭窄安装空间，不需要为了安装该阀件额外扩大管路排布间距。内部流道采用直通式设计，相比角式结构的单向阀，介质流经时的流阻更小，在同等压力工况下能降低管路的输送压损，减少前端动力源的输出损耗，适配对管路压损控制有要求的循环系统场景。设计时充分考虑了常规工况的密封可靠性，筒体与端盖的配合面采用台阶式定位结构，装配时能自动保证同轴度，避免因为装配偏心导致的内部密封件偏磨，延长阀件的实际使用寿命，

　　同时这种一体式筒体结构的刚性更好，在1.6MPa及以下的常规低压工况下，不会因为管路水锤冲击出现筒体变形的问题。在三维建模过程中，所有配合尺寸都按照机械设计公差要求做了预留，法兰安装孔的位置度、密封面的平面度都对应实际加工的工艺要求做了参数设定，不管是用于选型阶段的管路排布干涉检查，还是用于后续的加工出图，都能直接复用模型参数，不需要二次调整尺寸基准。这类直通式单向阀在实际选型时，往往需要匹配管路的通径、安装空间、介质流向要求，该模型的结构尺寸完全贴合行业通用的DN40阀件安装规范，能直接嵌入到整体管路装配模型中做排布验证，提前排查安装时可能出现的空间干涉、对接错位等问题，减少现场安装时的整改工作量。
