DN20法兰式手动球阀结构设计

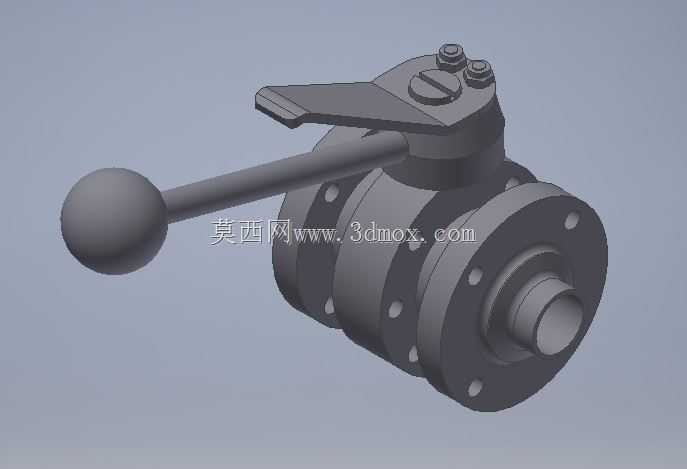

　　这款DN20通径的手动球阀，主要面向小口径工业流体管路的截断控制场景，在化工助剂输送、小型液压站回路、实验室流体管线、民用给排水支管等场景中都有广泛适配性，核心作用是通过手柄操作实现管路介质的通断切换，相比同口径闸阀、截止阀，其流道阻力更小，开关行程更短，操作力矩更低，适合需要频繁启闭的工况。从结构设计来看，该球阀采用法兰式连接结构，两端法兰的螺栓孔位按照对应压力等级的标准排布，安装时可直接与同通径、同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，法兰端面的密封槽适配常规非金属垫片，安装时无需额外加工适配结构，能直接匹配现有管路的安装边界。阀体采用分体式三片式结构？不对，看模型是两片式法兰结构，中法兰通过螺栓紧固，

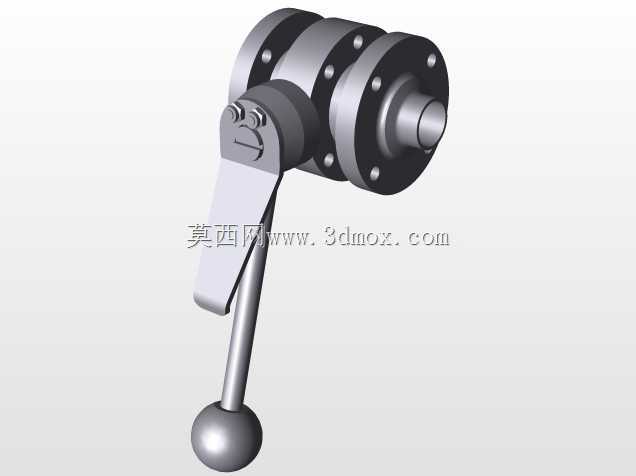

　　将左右阀体与中间的阀芯腔锁紧，这种结构在装配时可以先将阀芯、阀座预装到阀腔内部，再锁紧两侧阀体螺栓，装配工艺性较好，后期维护时也可以拆开中法兰更换密封件，无需将整个阀门从管路上完全切割拆除。操作端采用带球形端头的长手柄结构，手柄长度经过力矩匹配，操作人员无需借助加力杆，单手即可完成开关操作，手柄端部的球形端头可以避免操作时划伤手部，同时手柄的旋转角度限位为90度，手柄与管路平行时为全开状态，垂直时为全关状态，操作人员可以直观判断阀门的启闭状态，无需额外加装开度指示装置。阀芯采用浮动式球芯结构，球芯的通孔与管路通径一致，全开状态下流道完全贯通，介质流经时没有明显的节流突变，压力损失极小，适合对管路压降要求严格的输送场景；

　　阀座采用软质密封材料，在低压工况下也能实现可靠密封，无内漏风险。阀杆部位采用多重密封结构，防止介质从阀杆与阀体的配合间隙处外漏，阀杆顶部的压盖通过两个内六角螺栓锁紧，可以根据密封件的磨损情况适当调整压紧力，延长阀门的整体使用寿命。从安装边界来看，该阀门的结构长度符合小口径法兰球阀的常规尺寸，法兰外径、螺栓孔中心距、螺栓孔数量与直径都匹配DN20对应的常用压力等级标准，安装时不需要调整现有管路的法兰间距，可直接替换同参数的老旧阀门，适配性较强。在设计建模过程中，所有配合部位都预留了合理的装配间隙，球芯与阀座的配合公差按照密封要求设定，既保证转动灵活，又不会出现密封失效的问题，手柄与阀杆的连接采用扁方定位，避免开关操作时出现手柄打滑的情况，所有棱角部位都做了倒角处理，避免装配和操作过程中出现锐边划伤的风险。
