DN20规格气动切断类阀门结构设计

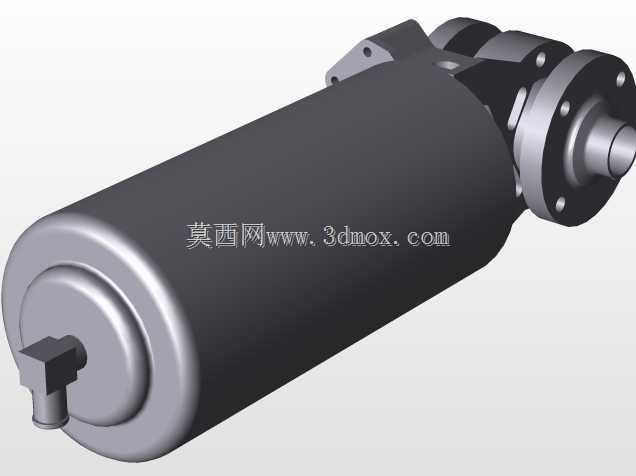

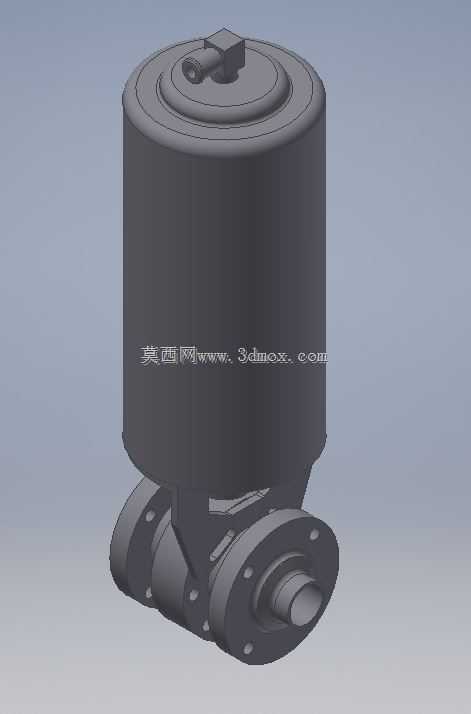

　　这款DN20通径的气动阀门，主要应用在小口径流体管路的通断控制场景，常见于精细化工配料支路、制药纯化水分配系统、小型水处理单元的管路切换环节，适配洁净级或普通工业级的流体输送需求，依靠气动驱动实现快速启闭，相比手动阀能适配远程自控的系统搭建要求，无需人工近距离操作即可完成管路通断动作。从结构设计来看，上部的圆柱形腔体为气动执行机构容腔，内部集成活塞与复位弹性元件，当接入控制气源时，活塞带动阀杆做直线升降动作，进而控制下部流道内的启闭件完成开关动作，执行机构的缸体尺寸经过匹配计算，在常规0.4-0.6MPa工厂气源压力下即可输出足够的密封压紧力，保证阀门关闭时的泄漏等级满足工业管路使用要求。下部的阀体采用法兰连接结构，

　　两端法兰的螺栓孔分布、密封面尺寸完全匹配DN20公称通径的管路安装标准，安装时无需额外加工转接件，可直接与同规格的管路法兰对接，法兰密封面采用凸面结构，适配常规非金属垫片即可完成密封，能覆盖1.0MPa及以下压力等级的管路使用场景。阀体内部的流道采用等径直通设计，流道内壁做圆弧过渡处理，减少流体通过时的局部阻力损失，避免介质在阀腔内部形成滞留死角，对于有洁净要求的流体输送场景，这种无滞留的流道设计能减少介质残留，降低管路系统的清洗难度。设计过程中重点考虑了执行机构与阀体的连接同轴度，阀杆部位采用多级填料密封结构，既保证阀杆上下动作时的顺滑无卡滞，又能避免阀杆部位的介质外漏，执行机构顶部设置的气源接口采用标准内螺纹规格，

　　可直接适配工厂常规的气动快插接头，无需额外配置转换接头。整体安装边界上，阀门总高度控制在小通径管路的安装允许范围内，不会因为执行机构尺寸过大导致周边管路布置出现干涉，阀体两侧法兰的端面间距符合同规格阀门的长度标准，可直接替换管路中同参数的手动阀门，在旧管路自动化改造场景中无需调整现有管路的安装位置，降低改造施工的工作量。日常使用中，这类气动阀的响应速度快，启闭动作可在1秒内完成，适合需要快速切断流体的工况，比如管路超压保护、配料定量输送等环节，相比电磁阀其流通能力更强，且对介质洁净度的适应性更好，不易因为介质中的细小颗粒导致卡堵故障。
