DN25手动法兰式球阀结构设计

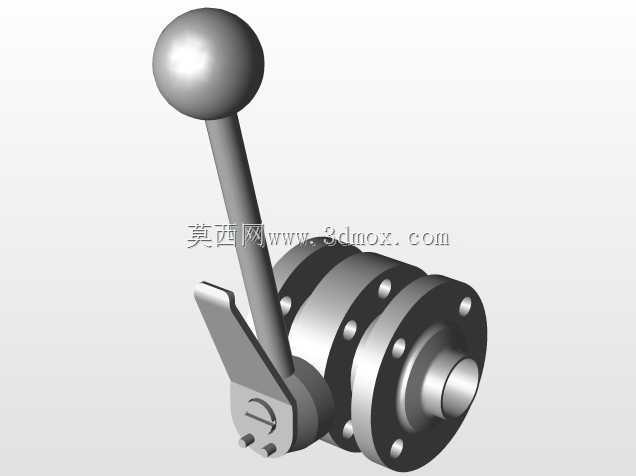

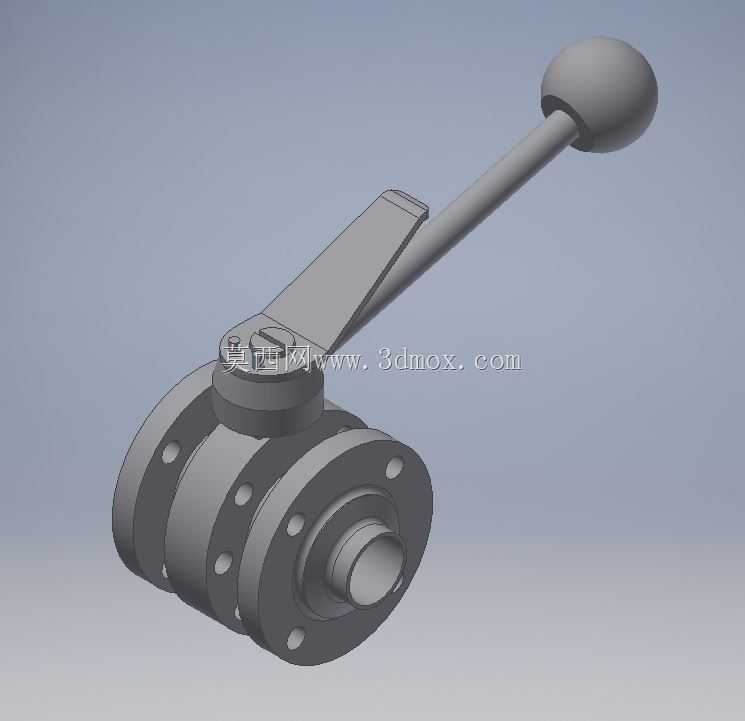

　　这款DN25规格的手动法兰球阀，主要面向小口径工业管路的流体通断控制场景，常见于化工支路、给排水支线、小型液压系统、暖通配套管路等工况中，承担截断或导通管路内介质的作用，不具备流量调节功能，仅做两位式通断操作。从结构设计来看，整体采用法兰连接形式，两端法兰的螺栓孔位按照对应压力等级的标准排布，安装时可直接与同通径、同压力等级的管路法兰对接，密封面贴合后通过螺栓锁紧即可完成固定，无需额外加工焊接接口，适配现场快速拆装的检修需求。阀体采用分体式法兰结构，中间夹持球体密封组件，球体为通孔式结构，通径与公称通径保持一致，全开状态下介质流道无明显缩径，压损控制在较低水平，适合对管路阻力有要求的工况。驱动部分采用加长杠杆式手柄，

　　手柄末端设置球形握把，操作时握持手感顺滑，力臂长度经过匹配，额定压力下仅需单人手动施力即可完成启闭动作，手柄下方设置定位挡片，可将球体转动行程限制在90度范围，避免操作过位导致密封面磨损。设计过程中优先考虑了密封可靠性，球体与阀座的配合面做了贴合度校验，阀杆部位设置多级密封结构，防止介质沿阀杆间隙外漏，同时阀杆做了防飞出设计，即便在阀内压异常升高的情况下，阀杆也不会被压力顶出造成安全隐患。安装边界方面，整体结构的轴向长度、法兰外径、螺栓孔中心距均符合小口径法兰球阀的常规尺寸规范，不会与周边管路、支架产生干涉，手柄转动范围内无突出结构，操作时不会被相邻部件阻挡，可直接替换同规格的现有手动球阀产品，无需改动原有管路布局。

　　建模过程中对各部件的配合公差做了预留，比如法兰密封面的粗糙度要求、阀杆与填料函的间隙、球体与阀座的预紧量都在模型中做了对应体现，可直接用于后续的工程出图、装配校验以及工况适配性验证，对于做小型管路系统设计的工程师来说，可直接调用该模型完成管路布局，省去从零建模的时间，同时也能作为阀门选型阶段的结构参考，核对安装尺寸与操作空间是否满足现场要求。
