DN25气动法兰式直通切断阀门结构

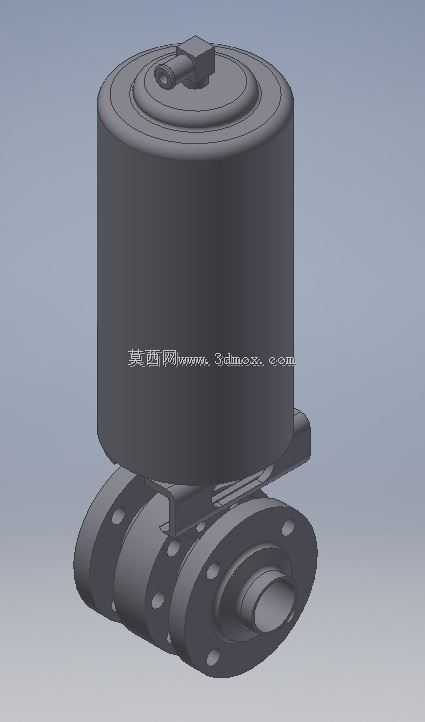

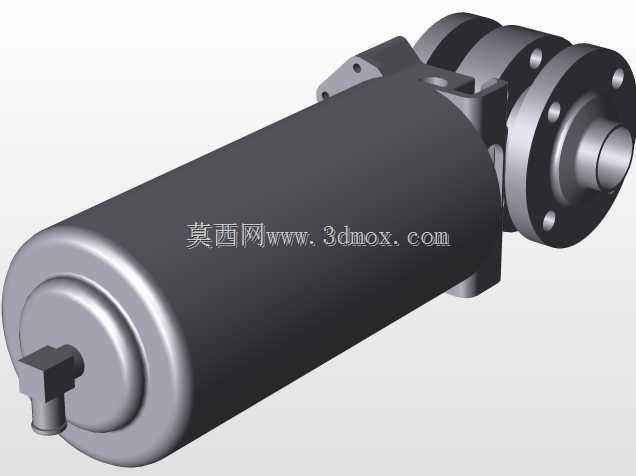

　　这款DN25规格的气动阀门，主要面向中小通径的工业流体管路场景，常见于轻工制程、水处理支线、小型化工配料管路、气动控制的流体输送系统中，承担管路介质的通断切断功能，相比手动阀门，可接入气动控制系统实现远程启闭操作，适配自动化产线的流体管控需求。从结构设计来看，上部为圆柱形气动执行机构腔体，内部集成活塞与复位弹性组件，依靠压缩空气驱动阀芯动作，执行机构顶部设置的气路接口可直接对接标准气动接头，无需额外转接件即可完成气路连接，执行机构外壳做了等直径圆柱设计，既保证内部组件的安装空间，也能让外部防护、保温附件的适配更便捷。下部的阀体部分采用法兰连接形式，法兰端面上的螺栓孔均匀分布，完全匹配DN25公称通径对应的管路法兰安装尺寸，

　　安装时可直接与同规格管路法兰对接，密封面的平面度公差控制在常规管路密封要求范围内，搭配对应压力等级的密封垫片即可满足无泄漏安装要求。阀体流道采用直通式设计，介质流经阀体时的流向无大幅折返，能有效降低流阻，减少介质在阀腔内的滞留残留，对于洁净度要求较高的流体输送场景，这种直通结构也能降低管路冲洗的难度。设计过程中，执行机构与阀体的连接支架做了加强筋过渡处理，避免气动执行机构动作时的冲击力导致连接部位变形，同时支架上预留的安装定位槽，可保证执行机构输出轴与阀杆的同轴度，减少动作过程中的卡滞风险。从安装边界来看，整体结构的径向最大尺寸为上部执行机构的圆柱外径，安装时需在执行机构周边预留足够的气动接头安装与气管走线空间，

　　阀体两端法兰的间距符合常规同通径法兰阀门的长度尺寸，可直接替换同规格的手动法兰阀门，无需改动原有管路的安装跨度。阀芯的行程匹配DN25通径的全开过流面积要求，保证阀门全开状态下的介质通流能力不低于同通径管路的设计流量，执行机构的输出推力经过匹配计算，可满足常规水、低压气体、低粘度油品等介质的切断压差要求，在额定工作压力范围内可实现可靠的启闭动作，不会出现因推力不足导致的内漏或者关不到位问题。
