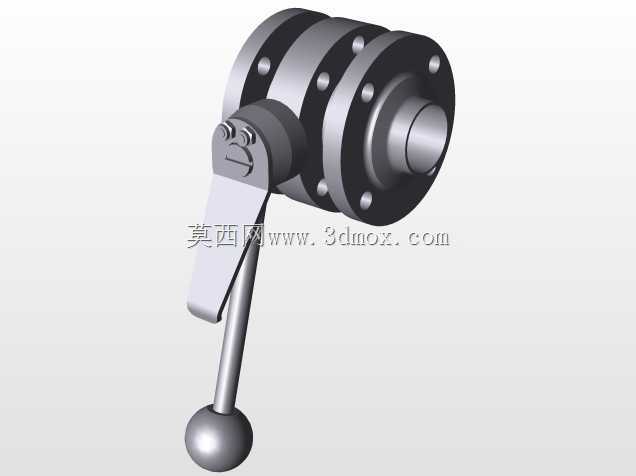

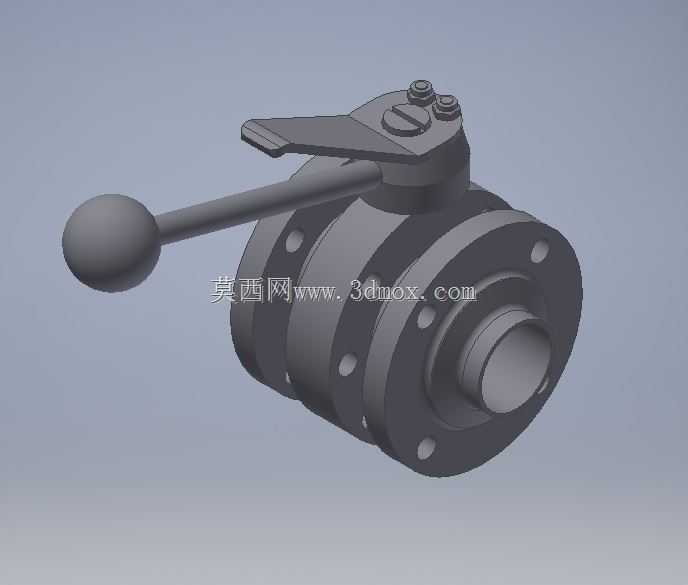

DN32手动法兰式球阀结构设计

　　这款DN32通径的手动球阀，主要面向中小口径工业流体管路的通断控制场景，在给排水、小型化工支路、暖通循环系统、普通气动液压管路中都有广泛适配性，核心作用是通过手柄操作实现管路介质的快速截断与导通，不具备流量调节功能，仅做两位式通断控制。从结构设计来看，采用分体式三片式法兰连接结构，阀体三段通过周向均布的螺栓锁紧，这种结构的优势在于后期维护时无需将整个阀体从管路上拆下，只需松开连接螺栓即可取出内部阀芯、阀座组件进行密封件更换，大幅降低现场运维的工作量。阀芯采用浮动式球芯结构，配合软质密封阀座，在低压工况下能依靠介质压力推动球芯压紧出口侧阀座，实现可靠密封，适配水、轻质油品、压缩空气等多种常规介质，适用压力等级覆盖中低压管路常用范围。

　　手动操作机构采用带球形握柄的加长杠杆式手柄，操作时力臂更长，开关所需的操作力更小，手柄端部的球形握柄贴合手部握持形态，现场操作人员戴劳保手套也能稳定施力，手柄与阀杆的连接部位设置了定位结构，开关到位后有明确的限位，避免操作过位导致阀杆或密封件损伤，同时手柄的朝向可以直观反馈阀门的开关状态，手柄与管路轴向平行时为全开状态，垂直时为全关状态，现场巡检无需额外标识即可快速判断阀门工况。从安装边界来看，两端法兰的连接尺寸符合对应通径的法兰标准，法兰密封面为凸面形式，安装时只需匹配对应压力等级的法兰垫片，对齐螺栓孔即可完成对接，阀体整体轴向尺寸紧凑，不会占用过多管路安装空间，阀杆部位采用多层填料密封结构，

　　在频繁开关操作下也能有效避免介质从阀杆处外漏，填料压盖通过两个螺栓锁紧，后期如果出现阀杆处渗漏，只需均匀拧紧压盖螺栓即可补偿填料磨损量，无需拆解整个阀门。设计过程中充分考虑了现场安装与运维的实际需求，所有外露螺栓均采用标准件，方便现场更换备件，阀体流道为全通径设计，介质通过时的流阻极小，不会产生明显的压力损失，也不容易在阀腔内积存介质杂质，降低了阀腔堵塞、阀芯卡涩的概率。
