DN40口径手动法兰式球阀结构设计

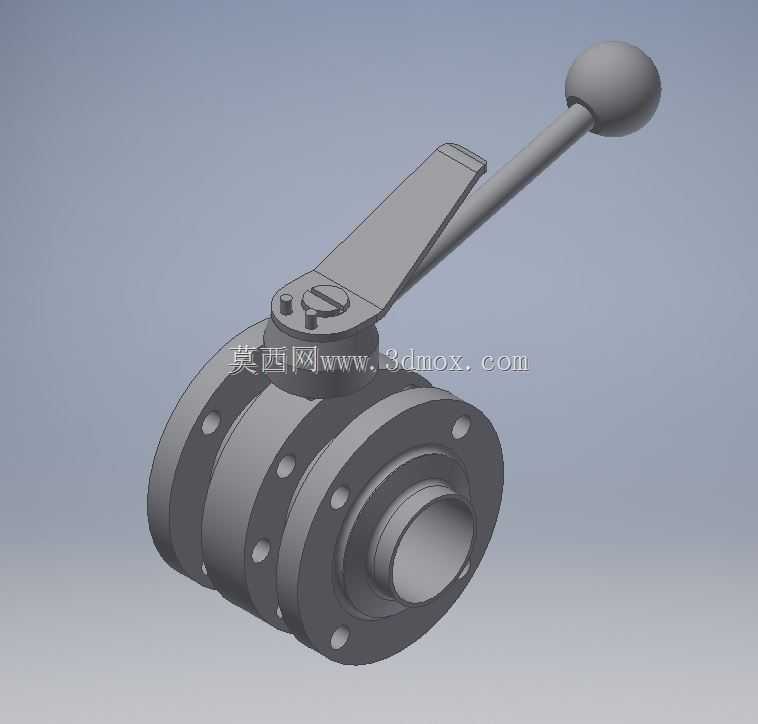

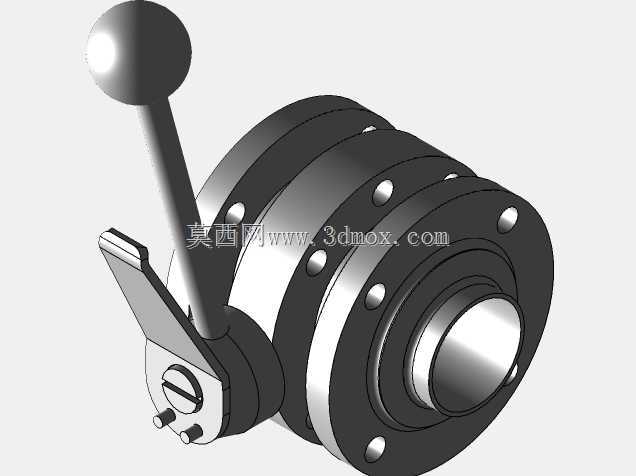

　　这款DN40通径的手动球阀，主要面向中小口径工业流体管路的通断控制场景，在给排水、轻工制程、小型化工支路、暖通循环水系统中都有广泛应用，核心作用是通过手柄的90度旋转，快速实现管路内流体的导通与截断，相比闸阀、截止阀，操作行程更短，启闭响应更快，全开状态下流道通畅，流体阻力损失极小，适合对启闭效率有要求的工位。从结构设计来看，整体采用法兰式连接结构，两端法兰的螺栓孔位按照对应压力等级的标准排布，安装时可直接与同通径的管路法兰配对，通过螺栓锁紧即可完成固定，无需额外加工焊接接口，适配性较强，能覆盖多数常规工业管路的安装需求。驱动端采用带球头的长手柄设计，手柄长度经过力矩匹配计算，操作人员无需借助额外加力杆，

　　仅靠手部力量即可完成带压工况下的启闭操作，球头结构贴合手掌握持形态，长时间操作也不易产生硌手的不适感，手柄与阀芯的连接部位设置了防松定位结构，避免频繁操作后出现连接松动、开关角度偏移的问题。阀体采用分体式法兰拼接结构，中间的密封组件可在定期维护时快速拆解更换，无需将整个阀体从管路上完全拆下，能有效降低现场运维的工作量。流道部分采用全通径设计，DN40的通径尺寸与管路内径完全匹配，流体经过时不会出现缩径带来的压损增大、杂质淤积问题，也方便管路检修时通球扫线作业的开展。安装边界上，阀体的整体轴向长度、法兰外径、螺栓孔中心距均符合对应通径球阀的安装尺寸规范，替换同规格旧阀时无需调整现有管路的排布间距，可直接完成换装。

　　密封结构采用软硬复合密封形式，在常规水、油品、弱腐蚀性流体工况下都能保证可靠的密封性能，不会出现内漏外渗的问题，手柄的旋转限位结构能精准卡定全开、全关两个位置，避免操作时旋转过位导致密封面磨损。在实际选型应用中，这款阀件适合安装在操作空间充足的管路支路，手柄的旋转半径范围内无其他管线、设备遮挡，保证操作人员能顺畅完成启闭动作，日常使用中仅需定期检查阀杆处的密封填料状态，即可保证长期稳定运行。
