章管接头自动加工给料设备结构

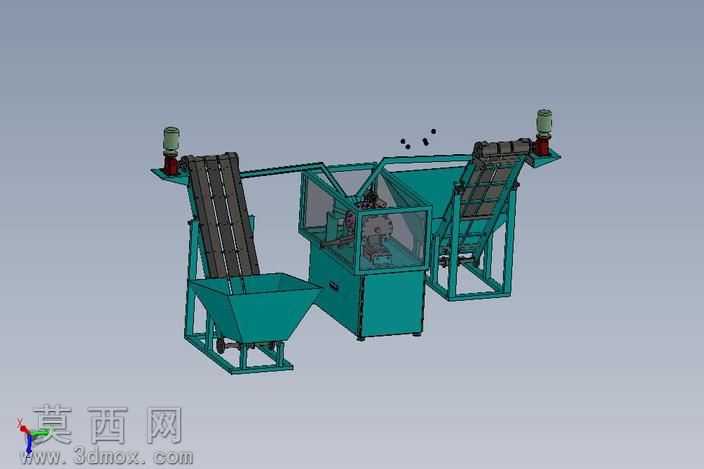

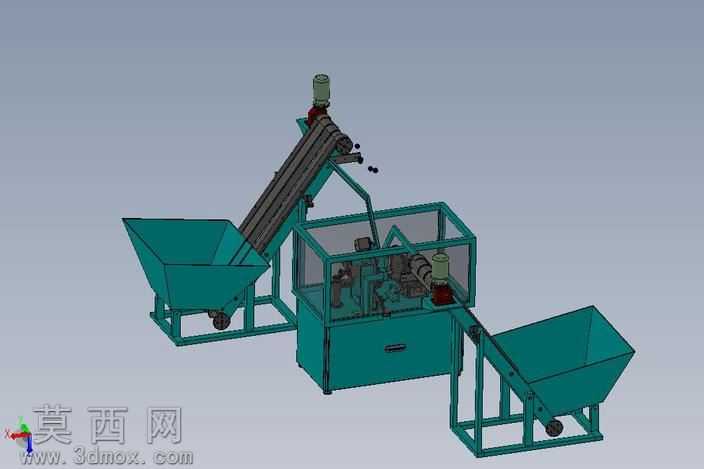

本套模型为章管接头加工配套的自动给料整线设备，采用三维参数化建模完成整体装配设计，完整还原了设备从原料上料、定向输送、工位加工到成品出料的全流程结构。建模过程中严格遵循机械设计的装配公差规范，对每一处运动副、连接结构都做了对应的配合约束，可直接用于运动仿真验证设备运行逻辑。模型整体分为三个核心功能单元：左侧为振动储料上料单元，配置大容积倾斜式储料料斗，搭配带挡料结构的斜向输送轨道，料斗底部设置振动驱动组件，可将堆叠无序的管接头毛坯逐步理顺，沿输送轨道以统一姿态送入中间加工主机单元；中间主机单元采用框架式防护结构，外覆透明安全防护门，内部集成了管接头的定位夹紧、加工执行组件，设置多组可调式定位夹具，可适配对应规格章管接头的加工工序，设备的驱动电机、传动组件、操作面板均按照实际安装位置完成布局，管线排布预留了合理的走线路径；右侧为成品出料输送单元，配置与上料单元对称的倾斜出料料斗，加工完成的管接头可沿出料滑道直接落入料斗完成收集，输送轨道的倾斜角度经过参数化校核，可保证工件依靠自重顺滑输送无卡滞。模型渲染阶段对不同部件做了差异化材质赋值：机架、料斗等焊接结构件采用青绿色喷塑金属材质，传动辊、加工轴类零件采用抛光钢材材质，防护门采用半透明亚克力材质，驱动电机、操作按钮等标准件采用对应工业配件的真实材质，整体渲染效果贴近实际工业设备的外观质感。设计过程中重点考虑了设备的自动化运行逻辑，通过振动上料与轨道定向的组合结构，替代传统人工上料的作业模式，可大幅提升管接头加工的生产效率，降低人工操作的安全风险；整体结构采用模块化设计思路，上料、主机、出料三个单元可单独拆分运输，现场安装仅需完成对接固定即可投入使用，各单元的连接位置设置了可调式支撑脚，可适配不同平整度的车间地面安装需求。模型中所有标准件均采用通用规格选型，方便后续加工制造过程中的配件采购与替换，针对易磨损的输送轨道、定位夹具位置，设计了快拆式安装结构，可快速完成磨损件的更换维护，减少设备停机维护时间。
