60T双转盘核心加工工作站三维设计

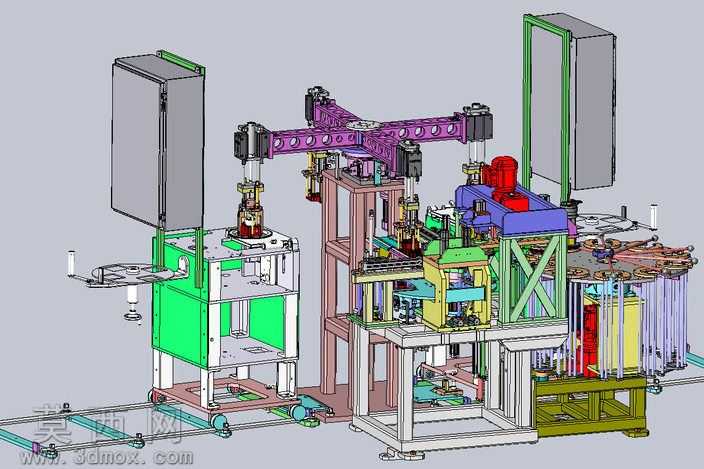

本套三维模型为60T规格双转盘核心加工工作站的完整设计方案，建模过程严格遵循机械设计规范，对设备各组成模块进行了1:1比例的精准还原。模型搭建阶段，设计者先从整体布局入手，确定双转盘的工位排布逻辑，将上料、加工、检测、下料等工序对应到转盘的不同工位，保证工位间动作节拍匹配，避免出现工序等待或干涉问题。模型中对各功能模块的结构做了细致刻画：两侧的立式机架采用方管焊接框架结构，搭配可调节脚轮与支撑脚，兼顾设备移动便利性与工作状态的稳定性；横跨工位的紫色龙门式移栽机构，内置线性导轨与传动模组，可实现工件在不同工位间的精准转运，移栽臂末端的夹具接口做了标准化设计，可根据加工需求快速更换不同夹持组件；中部的双转盘组件采用分割器驱动，保证转盘转位精度控制在0.02mm以内，转盘上的工装夹具根据待加工工件外形做了仿形设计，搭配气动压紧结构，确保工件加工过程中无位移。模型还完整呈现了设备的防护与走线结构，两侧的立式电气柜预留了充足的元件安装空间，柜内走线槽、安装板的位置都做了明确标注，设备外围的安全防护栏、操作按钮站的位置也符合人机工程学要求。材质渲染阶段，对不同功能部件做了材质区分：结构机架采用磨砂金属材质，加工工作台采用不锈钢材质，防护外罩采用半透明亚克力与钣金结合的材质，移栽模组的传动部件做了发黑处理的金属质感，通过材质区分可快速识别各部件的功能属性。整套模型的装配逻辑完全贴合实际设备的装配流程，所有运动部件都保留了正确的运动自由度，可直接用于运动仿真验证，检查各工位动作是否存在干涉，也可作为同类双转盘加工设备的设计参考模板，帮助设计人员快速完成方案迭代，缩短设备研发周期。模型中包含的STEP通用格式文件，可兼容多款三维设计软件，方便不同软件使用环境的设计人员调用查看。
