DN40气动法兰式直通控制阀结构设计

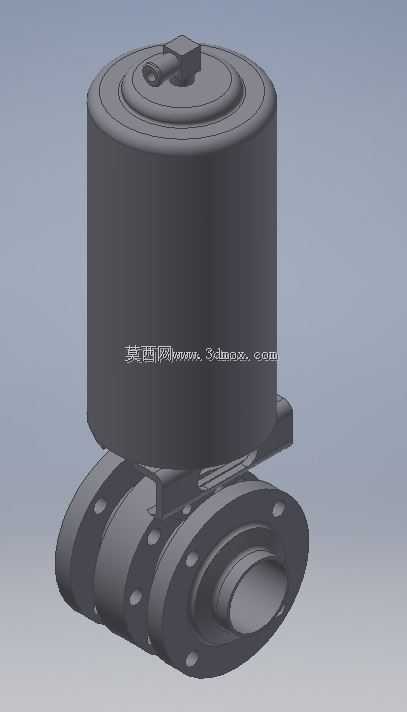

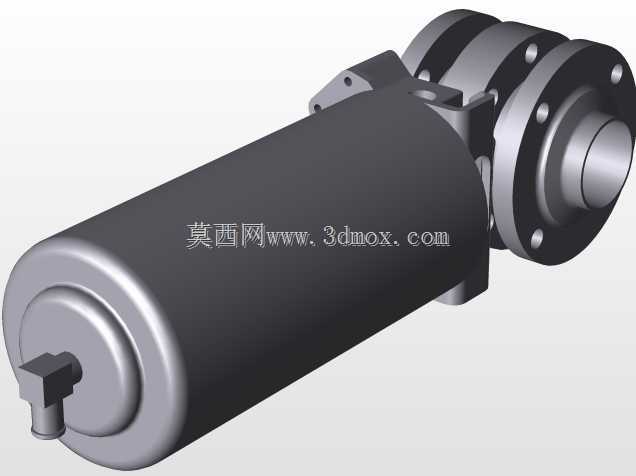

　　这款DN40规格的气动控制阀门，主要面向中小口径工业流体管路的通断控制场景，在化工介质输送、水处理支管管控、小型气动设备配套、食品加工流体管路等场景中都有广泛适配空间。不同于手动阀门需要人工近距离操作，这款阀门搭配顶部集成的气动执行机构，可接入厂区压缩空气气源实现远程通断操控，在人员不便靠近的高温、腐蚀介质管路段，能有效降低现场操作的安全风险，同时适配自动化产线的程控逻辑，可配合电磁阀实现管路的自动切换控制。从结构设计来看，整体采用上下分体式布局，下部为法兰连接的阀体流道部分，上部为直装式气动执行舱，执行机构与阀体之间通过支架刚性连接，阀杆直接贯穿支架连接执行器活塞与阀芯，省去了额外的传动转接结构，既压缩了整体安装高度，

　　也减少了传动环节的旷量，提升了阀芯动作的响应速度。阀体部分采用直通式流道设计，介质从一侧法兰进入后可沿直线流道从另一侧法兰流出，流道内部无过多弯折结构，能有效降低介质流经时的压损，对于粘度稍高的流体介质也能减少滞留淤积的问题。连接法兰采用标准DN40法兰尺寸设计，法兰盘上的螺栓孔位完全匹配同规格通用法兰的安装参数，现场安装时不需要额外加工转接件，可直接与现有管路法兰对接，法兰密封面的平面度公差控制在标准范围内，配合标准密封垫片即可满足常规压力等级的密封要求。上部的气动执行舱采用圆柱密封壳体结构，内部活塞的行程经过精准匹配，刚好对应下部阀芯的全开全关行程，避免了过行程导致的阀芯密封面撞击磨损，执行舱顶部预留了气源接口位置，

　　可根据现场管路走向选择不同方向的气源接头安装，适配不同的布管空间。在安装边界上，整体竖向安装高度控制在合理范围，法兰两侧的外接空间只需要预留出螺栓拆装的操作空间即可，不需要额外预留过大的侧向检修位置，对于安装空间紧凑的设备内部管路排布十分友好。阀杆部位采用多层密封结构，在执行器与阀体连接的支架位置设置了防尘密封件，既可以防止管路内的介质沿阀杆渗漏进入执行舱，也能避免车间环境内的粉尘、水汽进入执行机构磨损活塞密封件，延长了整机的无故障运行周期。在实际选型适配时，这款阀门的通径刚好匹配DN40管路的流量需求，不会因为通径不匹配造成管路截流，也不会因为通径过大造成成本浪费，气动执行的驱动力经过核算，可满足常规水压、气压以及低粘度油品介质的通断承压需求，在0.4-0.6MPa的常规工厂气源压力下即可稳定完成开关动作，不需要额外配置增压气源设备。
