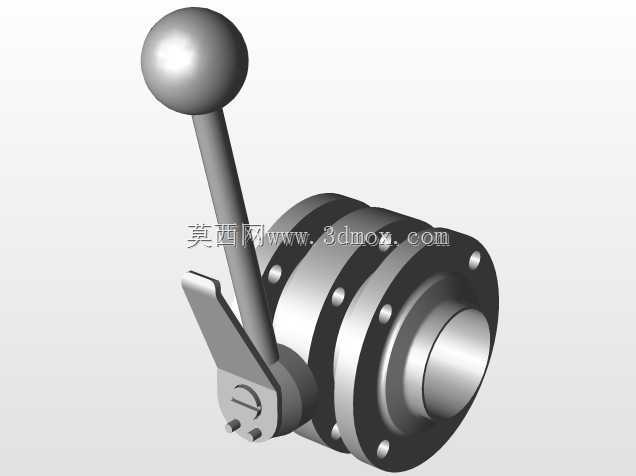

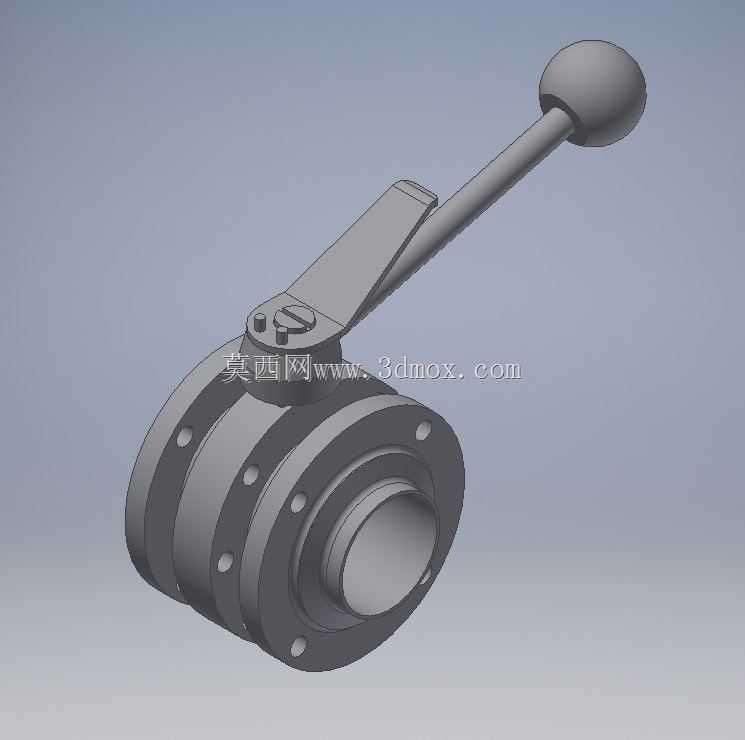

DN50手动法兰式蝶阀三维结构设计

　　这款DN50手动蝶阀的三维建模，完全围绕中小口径管路的现场实操需求搭建结构，在民用给排水、暖通循环水、普通化工低压流体输送、小型设备配套管路等场景中，这类手动阀是管路通断控制的核心基础部件，不需要外接动力源，现场操作人员扳动手柄即可完成启闭操作，适配没有电控、气控配套条件的分散式管路节点。从结构设计逻辑来看，整体采用对夹法兰连接形式，两端法兰盘预留均匀分布的螺栓过孔，安装时可直接对接同通径的管路法兰，不需要额外加工转接结构，安装边界完全匹配DN50公称通径的常规管路安装尺寸，法兰端面的密封槽位预留了标准密封件的安装空间，可适配橡胶、四氟等不同材质的密封垫片，满足不同温度、不同腐蚀程度流体的密封需求。阀板采用偏心式结构设计，

　　启闭过程中阀板与密封座的接触为渐进式挤压，不会出现整圈密封面同时摩擦的问题，既降低了操作手柄的扳动力矩，也能减少密封件的磨损量，延长整阀的无维护使用周期。操作端采用带球头的加长杠杆手柄，力臂长度经过力矩核算，即使管路内存在0.6-1.0MPa的常规工作压力，操作人员也不需要借助额外加力杆，单手即可完成启闭动作，手柄根部设置了档位定位结构，可将阀板锁定在全开、全关位置，避免管路流体冲击导致手柄移位引发的通断状态误变。建模过程中对所有运动部件做了干涉校验，手柄在90度旋转行程内不会与法兰螺栓、周边管路结构产生碰撞，阀杆与阀体的配合位置预留了填料函的安装空间，可填充密封填料避免阀杆位置出现介质外漏。整体结构没有冗余设计，

　　所有零部件的尺寸都围绕DN50通径的流量需求匹配，全开状态下阀板与管路通径的重合度高，流道阻力小，不会对管路输送效率产生过多损耗，同时整体结构紧凑，轴向安装尺寸短，适合安装空间局促的管路排布场景，比如楼宇管井、设备内部集成管路等位置，不需要预留过大的操作与安装空间。
