气动驱动DN50法兰式直通阀门结构

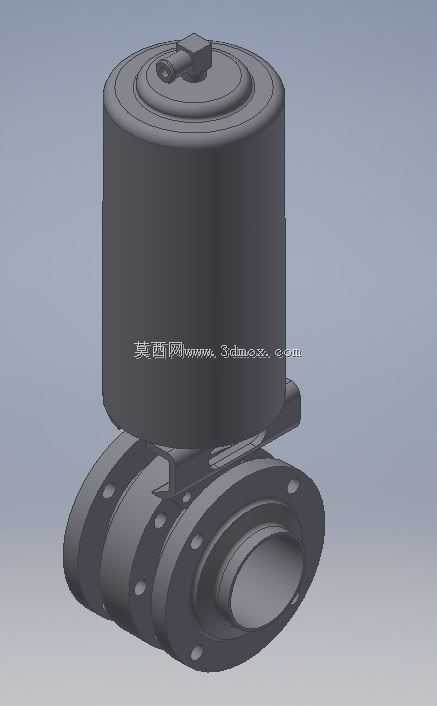

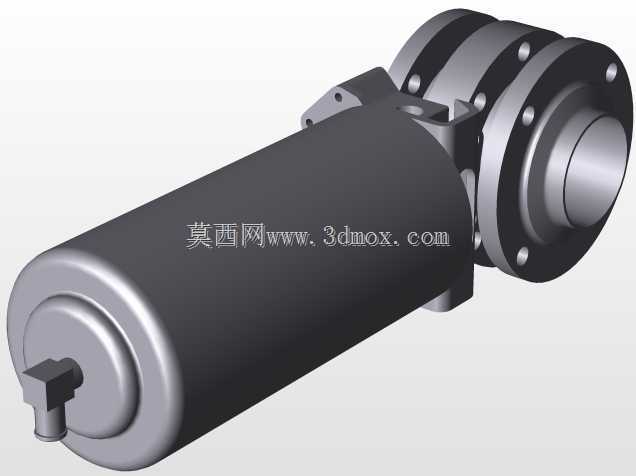

　　这款DN50规格的气动阀门，主要面向中小口径工业流体管路的通断控制场景，在净水处理管网、化工介质输送支线、食品灌装生产线的流体回路、中小型暖通空调水系统中都有广泛适配性，相比手动阀门，它可以接入气动控制系统实现远程开关动作，不需要操作人员到现场手动操作阀杆，在管路排布密集、操作空间狭窄或者介质存在一定危险性的工况下，能大幅提升操作效率与作业安全性。从结构设计来看，上部的圆柱形腔体是气动执行机构部分，内部集成了活塞与复位弹簧结构，接入压缩空气后就能带动阀杆做升降或者旋转动作，实现下部阀体流道的通断切换，执行器外壳做了圆滑的柱面设计，没有突出的尖锐棱角，既可以减少车间内积灰附着，也能避免安装维护过程中磕碰划伤操作人员。

　　下部的阀体采用法兰连接结构，两端法兰盘上均匀布置了螺栓过孔，安装时可以直接和同通径的管路法兰配对，通过螺栓锁紧实现密封固定，这种连接方式的密封可靠性高，后期拆卸维护也比较方便，不需要对管路做大幅度改动就能完成阀门更换。阀体的流道采用直通式设计，介质流经时的流阻更小，不会产生过多的压力损失，对于粘度稍高的流体介质也有较好的通过性，不容易在阀腔内残留介质造成堵塞。设计过程中充分考虑了安装边界的适配性，执行器的外径控制在合理范围内，不会因为上部结构尺寸过大，和周边并排布置的其他管路、阀件产生安装干涉，阀杆和阀体的连接部位做了密封结构设计，能够避免介质顺着阀杆渗漏到执行器内部，延长气动元件的使用寿命。法兰盘的密封面采用常规的突面结构，

　　适配市面上常用的非金属密封垫片，不需要定制特殊规格的密封件就能满足常规压力等级下的密封要求。在做设备选型配套时，这款阀门的结构尺寸可以直接匹配常规DN50管路的安装间距，不需要额外调整管路的排布长度，上部气动执行器的气源接口位置做了优化，不管是侧面进气还是顶部进气的安装方式，都预留了足够的接管操作空间，现场接气管的时候不需要额外加装转角接头就能完成配管。阀体的过流部件做了圆滑过渡处理，介质流动过程中不会在局部形成涡流，既降低了流阻，也减少了介质对阀体内壁的冲刷磨损，对于含少量细小固体颗粒的介质也有一定的耐受能力。
