DN65口径手动对夹式蝶阀结构设计

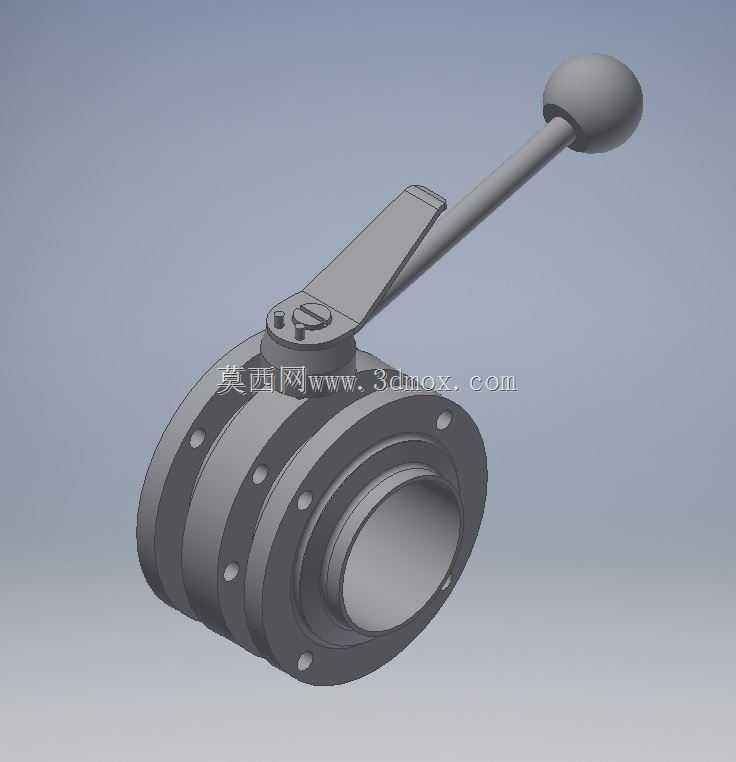

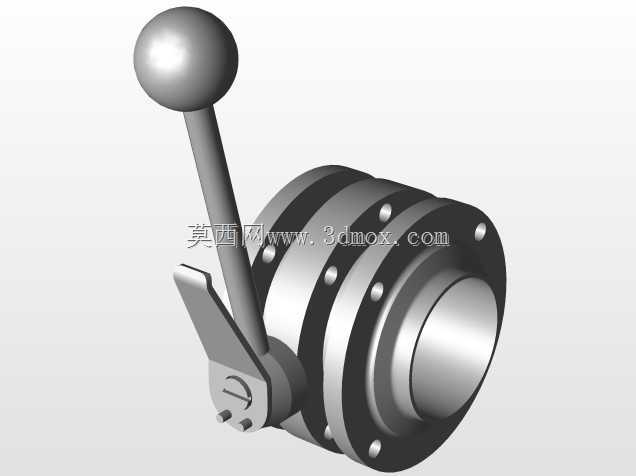

　　这款手动驱动的蝶阀结构，适配DN65公称通径的管路系统，在民用给排水、暖通循环水、低压化工流体输送、小型工艺设备管路配套场景中应用广泛，主要承担管路介质的通断控制功能，也可在节流工况下做小幅度的开度调节，适配清水、弱腐蚀性流体、低压气体等多种常见工业介质。从结构设计逻辑来看，采用对夹式安装结构，阀体本身无独立的法兰连接端，安装时直接夹在管路两端的配对法兰之间，依靠长螺栓穿过法兰与阀体周边的安装孔完成锁紧固定，相比法兰式蝶阀轴向尺寸更短，整体重量更轻，能有效节省管路安装空间，尤其适合安装间距局促的紧凑型管路布局。驱动端采用杠杆式手柄结构，手柄末端设置球形握持端，操作时握持手感顺滑，扳动过程中力臂长度经过匹配设计，在公称压力工况下，

　　单人无需额外辅助工具即可完成启闭操作，手柄与阀杆的连接位置设置定位销结构，避免长期操作后手柄与阀杆出现相对打滑，保证操作力矩的稳定传递。密封结构采用阀体整体包覆式密封设计，阀板闭合时与密封面形成线性密封配合，在低压工况下可实现零泄漏，阀板采用流线型弧面设计，全开状态下介质流通阻力小，不会产生明显的流阻损耗与介质紊流，能降低管路输送过程中的压力损失。安装边界方面，阀体上的安装孔位置与同通径的标准法兰孔距完全匹配，安装时无需对管路法兰做额外加工，阀杆的轴向伸出长度经过优化，不会与周边的管路支架、保温层产生干涉，手柄的操作回转半径范围内预留足够的操作空间即可，无需额外预留过大的检修拆装空间。从建模细节来看，各部件的配合公差经过合理设定，

　　阀杆与阀体的转动配合位置预留了标准的转动间隙，可适配常规的轴用密封件安装，手柄的定位档位结构清晰，可直观反馈阀门的启闭状态，避免操作过程中出现误判，整体结构没有冗余的设计部件，零件数量少，后期维护拆装便捷，更换密封件时无需将整个阀体从管路上拆下，仅需拆除手柄端的连接部件即可完成密封件的更换作业，大幅降低后期运维的工作量。
