气动驱动DN65法兰式蝶阀结构设计

　　这款DN65规格的气动蝶阀，核心应用在中小口径的工业流体管路通断控制场景，常见于给排水管网、化工介质输送、暖通空调循环水系统、轻工制程管路这类需要远程自动控制管路通断的工况，相比手动蝶阀，它可以接入气动控制回路，配合电磁阀实现远程开关控制，不需要操作人员到现场手动操作阀杆，在高空布设管路、输送有轻微腐蚀性介质、需要联动自动化控制逻辑的管路系统里适配性很强。

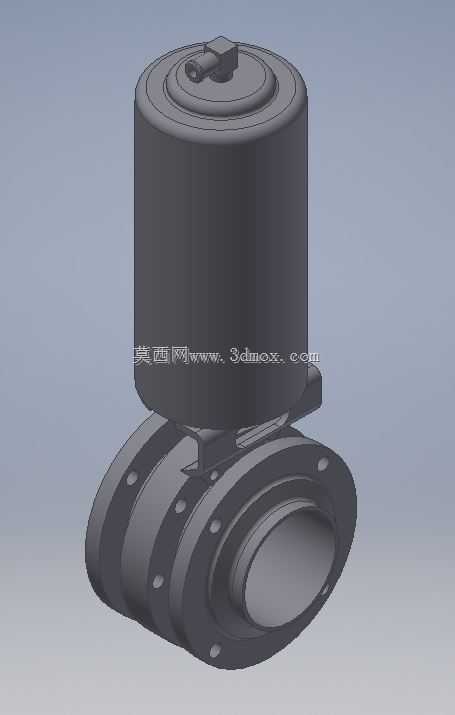

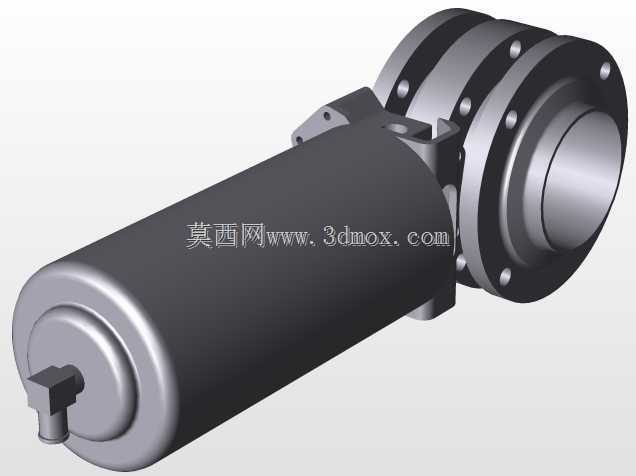

　　从结构设计逻辑来看，上部的圆柱形结构是气动执行机构，内部集成了活塞式驱动结构，通过压缩空气的压力差输出旋转扭矩，直接带动下部阀体内的蝶板做90度回转，实现阀门的全开或者全关动作，执行机构和阀体之间采用支架直连的结构，没有额外的传动连杆，传动间隙被压缩到最小，开关动作的响应速度更快，也减少了长期运行下连杆磨损带来的行程偏差。下部的阀体采用对夹法兰式连接结构，两端的法兰盘预留了均匀分布的螺栓安装孔，安装时可以直接和管路侧的同规格法兰对接，螺栓穿入后均匀锁紧就能完成固定，安装边界和常规DN65法兰管路完全匹配，不需要额外做管路变径或者转接处理，适配现有标准管路的安装尺寸，替换同规格手动蝶阀的时候不需要改动原有管路布局。

　　设计过程中重点考虑了气动执行器的输出扭矩和蝶板密封阻力的匹配，执行器的缸径经过扭矩核算，在0.4-0.6MPa的常规工厂压缩空气压力下，输出的扭矩足够克服阀座和蝶板之间的密封摩擦力，即使在长期使用阀座出现轻微老化硬化的情况下，也能可靠带动蝶板完成开关动作，不会出现卡滞、关不到位的情况。阀体的流道采用直通式结构，蝶板在全开状态下和管路流向平行，流道的阻力系数很小，介质通过的时候压损很低，不会造成明显的管路压力损失，适合输送水、低压气体、无大颗粒杂质的流体介质。外形上执行机构的外径和下部阀体的法兰外径做了尺寸协调，整体重心落在阀体的中心轴线上，安装在水平或者垂直管路上的时候都不会出现偏载，长期运行不会因为重心偏移导致法兰连接面出现渗漏。另外执行机构顶部预留了手动操作的接口，在气源故障或者检修的时候，可以通过顶部的操作结构手动开关阀门，避免因为气源中断导致管路控制失效，兼顾了自动控制的便利性和应急操作的可靠性。
