DN80口径手动杠杆式法兰蝶阀结构

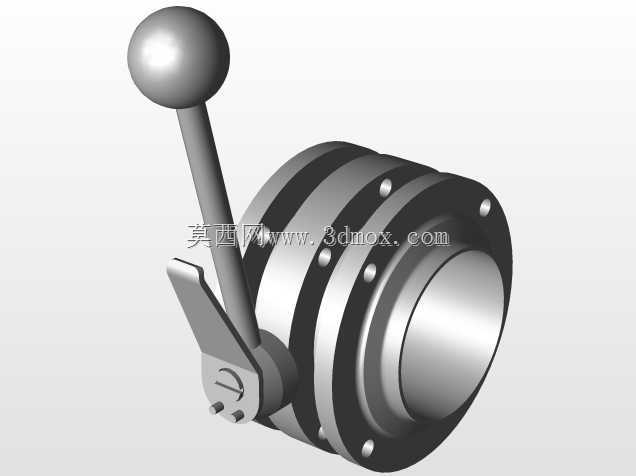

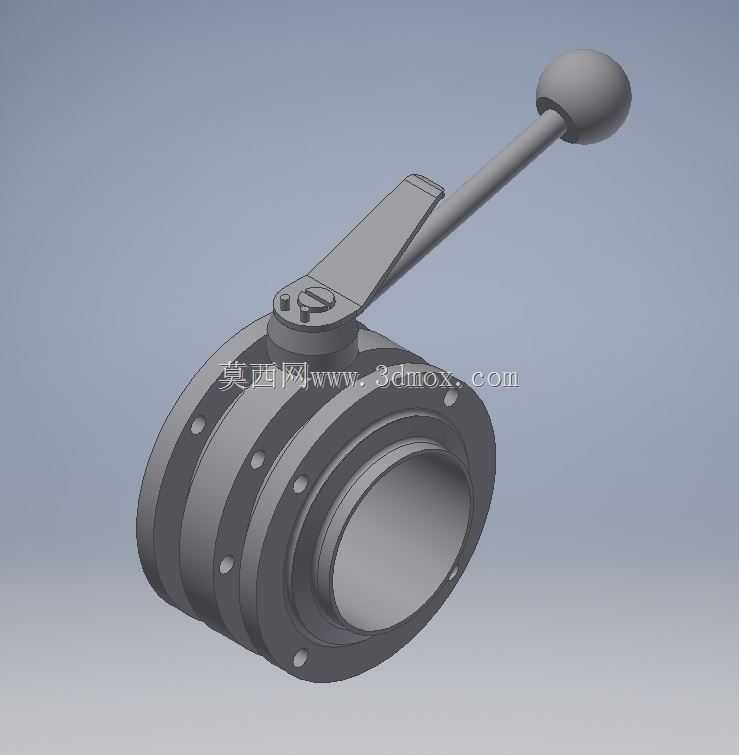

　　这款DN80手动蝶阀的三维结构，完全围绕中小口径工业管路的截断、调节需求搭建，在给排水、暖通循环、低压流体输送、小型化工支路等场景中适配性极强，日常运维无需额外气源、电源配套，仅靠人力操作即可完成管路通断与开度调节，非常适合分散布置、配套条件有限的管路节点。从结构设计逻辑来看，整体采用对夹法兰式安装边界，阀体两端的法兰密封面预留了标准螺栓孔位，安装时可直接夹装在管路配对法兰之间，无需额外焊接转接件，轴向安装尺寸紧凑，相比同口径闸阀、截止阀能节省近三分之二的安装空间，对于空间局促的管井、设备夹层管路排布十分友好。操作端采用带球头的长杠杆手柄，手柄长度经过力矩匹配设计，公称压力工况下单人即可轻松完成启闭操作，球头结构贴合手掌握持形态，

　　长时间操作也不易产生硌手的疲劳感，手柄与阀杆的连接部位设置了定位止口，可避免操作过程中手柄打滑偏移，同时阀体顶部预留了开度标识位，可直观反馈当前阀瓣的开启角度，方便操作人员快速判断管路通流状态。阀瓣采用流线型圆弧结构，全开状态下流道通畅无明显阻流凸起，介质流经时的压力损失远小于同口径截止阀，可有效降低管路输送的能耗；密封面采用环绕式贴合结构，关闭时阀瓣与阀体密封座完全贴合，可满足低压工况下的零泄漏要求，阀杆与阀体的配合部位设置了多级密封槽，可避免介质沿阀杆间隙外渗。建模过程中严格遵循阀门设计的尺寸规范，法兰螺栓孔的节圆直径、密封面宽度、阀杆直径、手柄操作回转半径均按照实际工程安装要求设定，没有出现安装干涉的结构问题：

　　手柄操作时的回转范围内无凸起结构遮挡，法兰螺栓安装时预留了足够的扳手操作空间，阀瓣转动全程不会与阀体内部结构发生卡滞。对于结构设计从业者来说，这款模型可直接作为手动蝶阀系列化设计的基础模板，调整口径、密封材质、压力等级参数即可衍生出适配不同工况的同系列产品；对于设备选型人员来说，可直接提取模型的安装尺寸、操作空间参数，用于管路排布的碰撞检查、安装空间预留校核，避免现场安装时出现空间不足、操作干涉的问题。
