DN80气动法兰式直通切断阀门结构

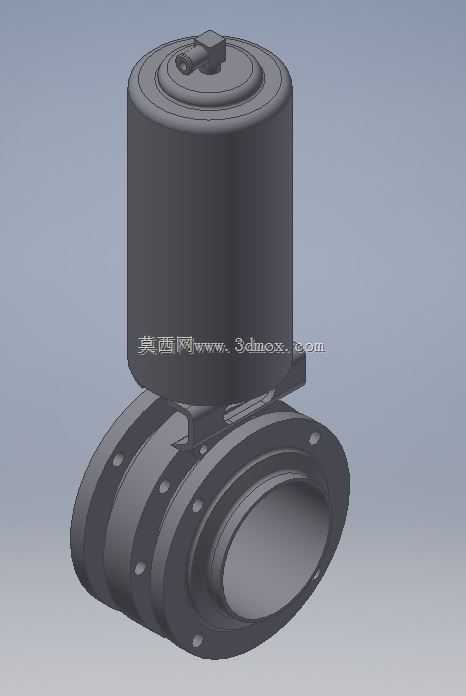

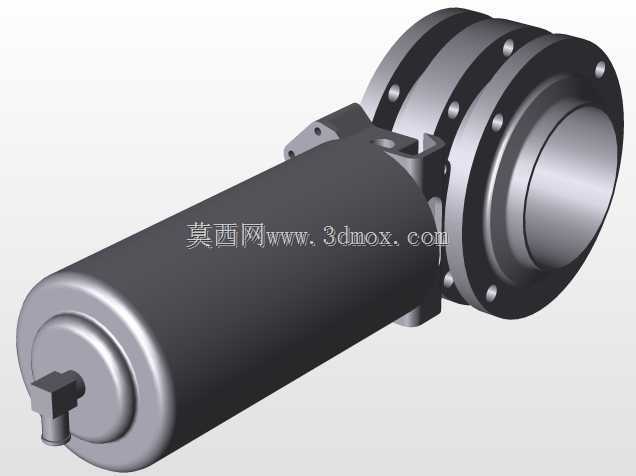

　　这款DN80规格的气动驱动阀门，主要面向工业流体管路系统的通断控制场景，常见于给排水管网、化工介质输送、暖通循环系统、洁净流体管线中，作为管路支路的自动切断执行部件使用，相比手动阀可接入自控系统实现远程启闭操作，无需人员到现场手动操作，适配无人值守站房、自动化产线流体回路的控制需求。从结构设计来看，上部为圆柱形气动执行机构腔体，内部集成活塞复位结构，依靠气源压力驱动阀杆动作，带动下部阀体内的启闭件完成通路的开关动作，执行机构顶部设置的气源接口可适配常规气动管路接头，安装时无需额外定制转接件。下部阀体采用法兰连接结构，法兰盘上均匀分布螺栓过孔，匹配DN80公称通径对应的标准法兰安装尺寸，安装时可直接与同规格管路法兰对接，

　　密封面贴合后通过螺栓紧固即可完成装配，安装边界预留足够的螺栓操作空间，无需额外调整周边管路间距。设计过程中优先考虑了执行机构与阀体的同轴度，阀杆处设置多重密封结构，避免介质渗漏进入上部执行腔，同时执行机构的输出扭矩经过匹配计算，可满足额定压力下的阀瓣启闭力矩需求，不会出现卡滞、关不严的问题。阀体流道采用直通式设计，介质流经时的流阻更小，不会出现过多的压力损失，适配水、低压气体、无强腐蚀性的洁净流体介质输送场景。外形上执行机构的圆柱外径与下部法兰的外径做了尺寸协调，不会出现上部结构过宽影响相邻管路布置的问题，整体安装高度控制在常规气动阀的合理区间，可适配多数架空管路、阀组安装台架的空间要求，日常维护时只需拆开上部执行机构与阀体的连接螺栓，即可更换内部密封件与易损部件，无需将整个阀体从管路上拆下，降低后期运维的工作量。
