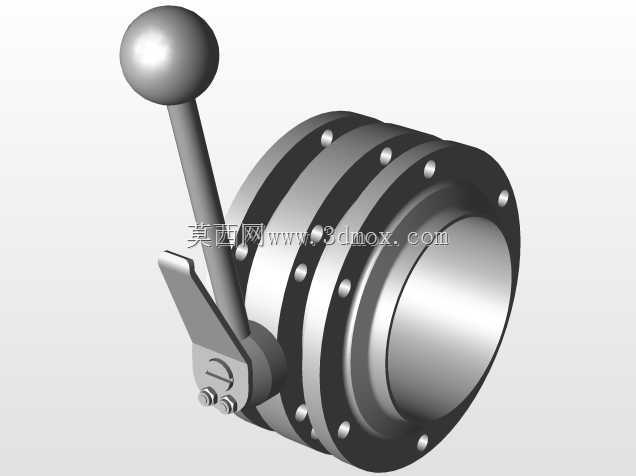

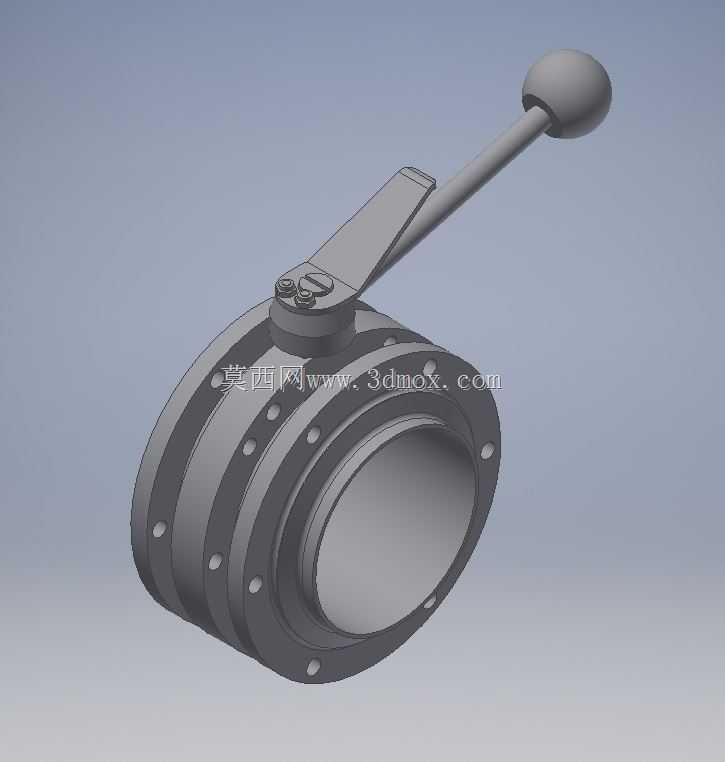

DN100手动法兰式蝶阀三维结构设计

　　这款DN100手动蝶阀的结构设计，首先围绕市政给排水、暖通空调循环水、普通工业低压流体输送的常规工况展开，适配公称通径100毫米的管路系统，安装时可直接与同通径的法兰管路配对，阀体周圈的螺栓孔位完全匹配PN10/PN16常规压力等级的法兰安装尺寸，无需额外加工转接件即可完成现场装配。从结构功能来看，该阀采用手柄式手动驱动结构，操作端的球形握把贴合手部施力角度，开关行程限位直接集成在阀体上部的支架位置，转动90度即可完成全开至全关的动作，无需额外的行程开关或辅助锁紧结构，日常运维时操作人员无需借助专用工具，即可快速完成管路通断的切换，适合需要频繁手动调节、现场无气源电源配套的管路节点使用。设计过程中，阀板采用对称式流线型结构，

　　全开状态下阀板与管路轴线平行，流道阻力系数远低于同通径的截止阀，可有效降低管路输送过程中的压损，减少流体输送的能耗损失；阀轴与阀板的连接采用扁方定位加紧固件锁止的结构，避免长期开关过程中阀板与阀轴出现相对窜动，保证密封面的对位精度。阀体采用多片式对夹法兰结构，整体轴向安装尺寸较短，相比同通径的闸阀可节省近三分之二的安装空间，尤其适合管路排布紧凑、安装预留空间不足的设备夹层、管井内部等场景。密封结构采用阀体周圈内嵌式密封设计，阀板关闭时与密封面形成整圈线性密封，可满足低压工况下的无外漏要求，日常维护时仅需拆开上部支架即可更换密封件，无需将整个阀体从管路上拆卸下来，大幅降低后期运维的工作量。手柄的长度经过力矩匹配计算，在额定工作压力下，操作人员仅需施加常规握力即可完成阀门的开关动作，不会出现操作力矩过大无法启闭的问题，同时手柄末端的球形端头可避免操作过程中出现尖锐边角磕碰的安全隐患。
