DN100气动驱动法兰连接蝶阀结构设计

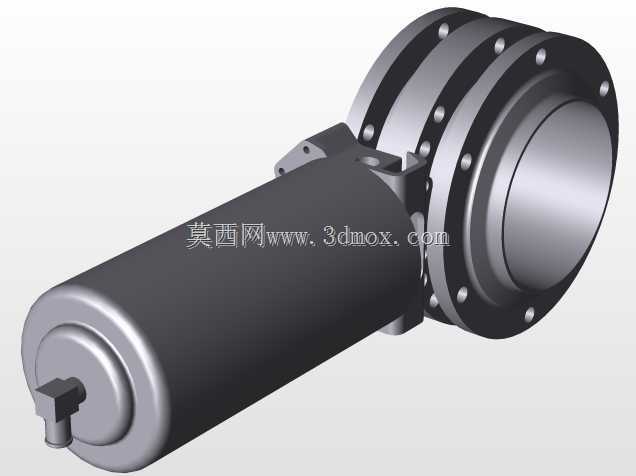

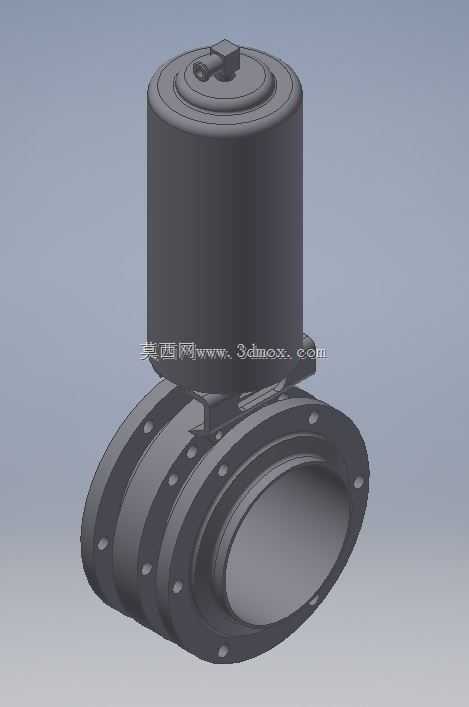

　　这款DN100规格的气动蝶阀，主要面向市政给排水、化工流体输送、暖通空调循环水、轻工制程管路等场景的通断控制需求，适配公称通径100mm的管线系统，可在无人工手动操作的工况下，通过气动执行机构的动力输出完成阀板的90度回转，实现管路内介质的截断或导通动作。从结构设计逻辑来看，上部的气动执行器采用立式圆柱式布局，直接与下部阀体的阀杆连接，省去了额外的传动转接支架，既压缩了整体安装高度，也减少了传动环节的间隙误差，能有效提升阀板动作的响应速度与位置精度。下部阀体采用对夹法兰式连接结构，法兰端面上的螺栓孔沿圆周均匀分布，适配PN10/PN16压力等级的标准配对法兰，安装时只需将阀体夹在两侧管线法兰之间，穿入配套螺栓均匀紧固即可完成装配，

　　无需额外焊接或特殊加工，适配现场快速安装、后期维护拆换的作业需求。阀板采用偏心密封结构设计，关闭状态下密封面可实现均匀贴合，避免长期开关动作造成的密封面偏磨，能有效降低介质内漏概率，适配水、弱腐蚀性流体、低压气体等多种介质的输送管控场景。在安装边界上，执行器顶部预留了气源接口与阀位反馈安装位，现场布线接气时无需额外拓展空间，阀体流道采用直通式结构，介质流通时的流阻远小于同口径截止阀，可降低管路系统的输送能耗。设计过程中充分考虑了工况适配性，执行器外壳采用封闭结构，可适配多粉尘、轻度潮湿的车间安装环境，阀杆与阀体之间设置了多级密封填料，避免介质沿阀杆位置出现外漏。从建模细节来看，各部件的配合公差均按照通用机械阀门设计规范设定，

　　法兰螺栓孔的位置度、阀杆与执行器输出轴的同轴度、阀板密封面的轮廓度都做了对应约束，可直接用于虚拟装配验证、管路系统干涉检查，也可作为同类型阀门改型设计的基础参考模型，帮助设计人员快速完成管路布局、阀门选型的三维校核工作，减少现场安装时出现的尺寸不匹配、操作空间不足等问题。
