DN150气动焊接式蝶阀结构设计

　　这款DN150规格的气动焊接端蝶阀，主要面向工业流体管路的通断控制场景，在化工、市政给排水、暖通空调、冶金等行业的中低压管路系统中应用广泛，适配公称通径150mm的焊接管路，安装时直接与管道端部焊接固定，相比法兰连接形式，焊接端的密封冗余度更高，在长期受振动、温度交变影响的管路上，能有效降低连接部位泄漏的风险，适合输送无强腐蚀性的水、气体、低粘度油品等介质。

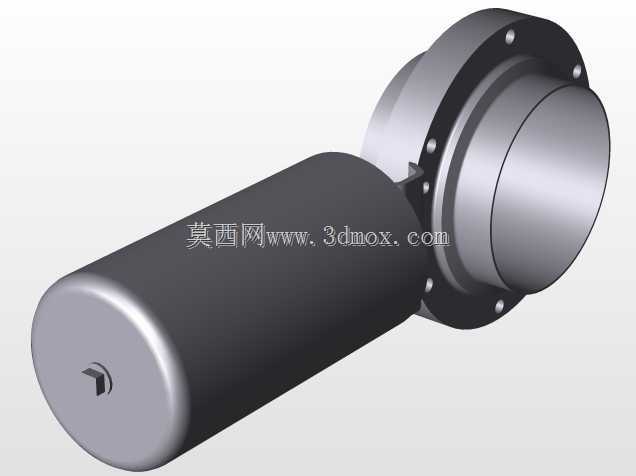

　　从结构设计来看，整体分为上部气动执行机构与下部阀体两部分，上部的气缸部分采用圆柱形封闭壳体设计，内置活塞与复位结构，通过气源压力驱动阀杆转动，无需人工手动操作，可接入自动化控制系统实现远程启闭控制，执行机构顶部设置的内六角结构，可在气源故障时作为应急手动操作接口，满足现场应急处置的需求。下部阀体采用对夹式焊接结构，阀板为偏心圆弧造型，启闭过程中阀板与阀座的摩擦行程短，能有效降低密封件的磨损速率，延长阀门整体使用寿命。

　　设计过程中重点考量了安装边界的适配性，阀体两端的焊接坡口尺寸匹配常规DN150无缝钢管的外径参数，焊接作业时无需额外加工过渡接头，可直接与管路组对焊接；执行机构的外径尺寸控制在合理范围内，安装后不会与周边密集排布的其他管路、支架产生干涉，阀杆的转动轴线与管路中心保持严格同轴，保证阀板启闭时的转动轨迹无卡滞。气动执行机构的输出扭矩经过匹配计算，刚好满足该通径蝶阀在额定工作压力下的启闭扭矩需求，不会出现扭矩余量过大导致的阀座压溃，也不会因扭矩不足造成密封面压合不严的内漏问题。

　　在实际选型应用中，这类焊接端气动蝶阀通常用于管路铺设完成后极少拆卸的工况，相比法兰连接省去了螺栓、垫片的采购与安装成本，同时减少了两个潜在的泄漏点；阀板的流道造型经过流线型优化，全开状态下的流阻系数远低于同规格的截止阀、闸阀，管路运行时的压力损失更小，能降低流体输送过程中的动力损耗。阀体的连接耳板设置了均匀分布的螺栓孔，可在焊接前临时固定阀门位置，方便焊接作业时的定位找正，避免焊接过程中阀门移位导致阀杆与管道不同心的问题。
