DN150手动焊接式蝶阀结构设计

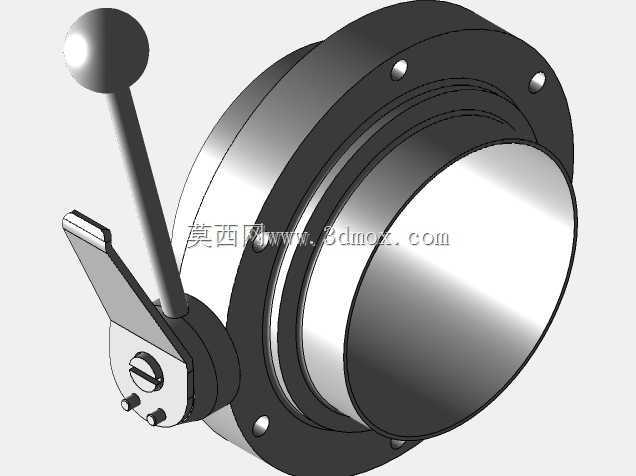

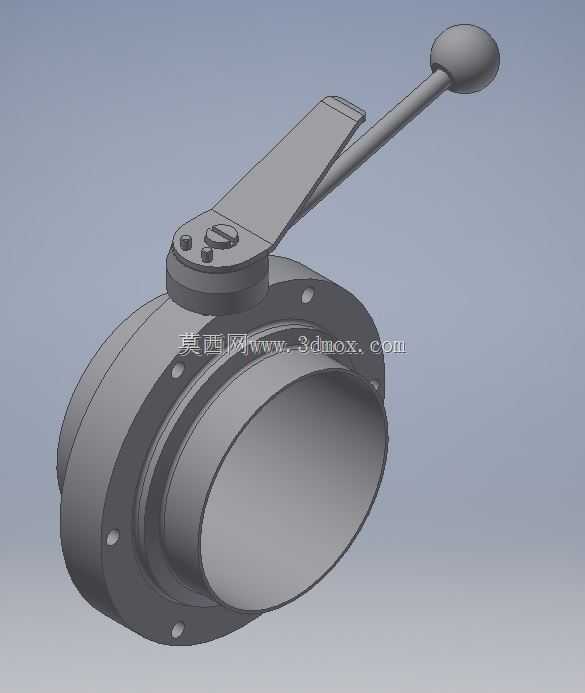

　　这款DN150规格的手动焊接端蝶阀，主要面向中低压流体输送管路的通断与流量调节场景，常见于给排水管网、暖通循环系统、普通化工介质输送、粉体物料输送等工况的管段布设中，相比法兰连接形式，焊接端的结构在安装完成后可实现更高的连接密封可靠性，减少长期运行中法兰垫片老化带来的渗漏风险，尤其适合管路长期固定、不频繁拆卸的布设场景。从结构设计逻辑来看，该阀采用中线型蝶板结构，阀杆与蝶板采用同轴穿装设计，手动操作端通过手柄的扳动带动阀杆旋转90度即可完成全开到全关的行程切换，手柄端部设置球形握持结构，操作时施力更顺手，手柄与阀杆的连接位置设置了定位卡槽与锁紧螺钉，可避免长期操作后手柄与阀杆出现相对打滑的问题，阀座采用内嵌式橡胶密封结构，

　　蝶板边缘做了圆弧过渡处理，开关过程中可均匀挤压密封面，保证关闭状态下的零渗漏，同时降低开关过程中的密封件磨损速率。安装边界方面，该阀的焊接端外径匹配DN150常规无缝钢管的焊接尺寸，阀体两端的法兰盘结构上均匀布设了安装螺栓孔，既可以直接与对应管径的管道做对焊连接，也可搭配配对法兰实现法兰式安装，整体结构轴向长度较短，在管路布设时占用的管段空间更小，适合安装空间局促的管段位置。操作力矩的设计上，该阀针对DN150通径的承压需求做了阀杆直径与密封填料的匹配设计，无需额外加装助力机构，单人即可轻松完成开关操作，手柄上预留的档位定位结构可让阀门在0-90度区间内任意角度锁定，满足管路流量调节的使用需求。建模过程中对阀体的铸造圆角、

　　焊接坡口角度、阀杆与阀体的配合间隙、密封件的压缩量都做了1:1的还原，可直接用于管路布设的干涉校验、安装模拟，也可作为同类型阀门改型设计的基础参考模型，结构上规避了常规手动蝶阀易出现的阀杆窜动、密封面偏磨、操作卡滞等常见问题，所有配合面的尺寸公差都参考通用阀门的行业设计规范做了预留，可直接对接生产加工的图纸深化需求。
