DN125气动焊接端阀门结构设计

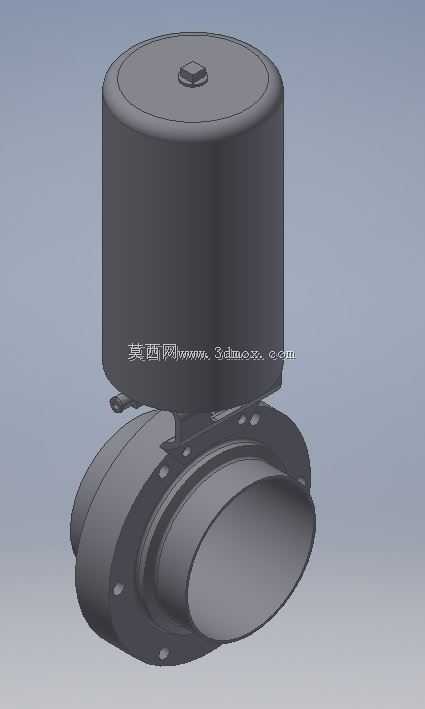

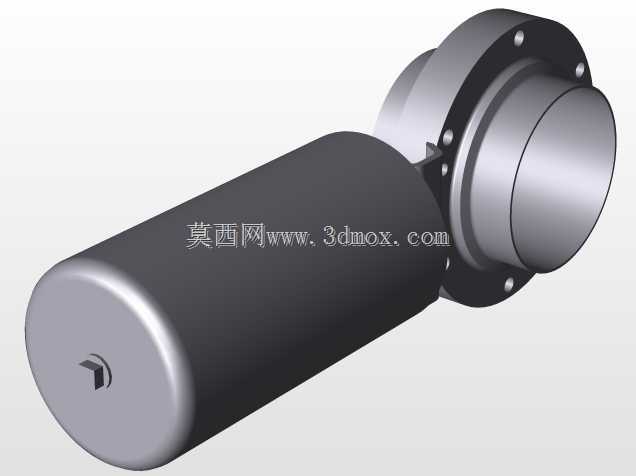

　　这款DN125规格的气动驱动焊接端阀门，主要面向中低压工业流体输送管路场景，常见于化工介质输送、市政给排水主管支路、暖通循环水系统以及粉体气力输送管线的通断控制环节，相比手动同规格阀门，它能接入厂区自控系统实现远程启闭操作，无需人工到现场转动手轮，在高空布设、密闭管廊这类人工操作不便的安装场景下适配性更强。从结构设计逻辑来看，上部的圆柱型腔体是气动执行机构的容纳空间，顶部设置的方形调节端可用于执行机构行程的微调，出厂调试时能通过这个部位调整阀瓣的启闭限位，避免出现关不到位内漏或者开度过大流阻升高的问题。执行机构与下部阀体的连接部位做了法兰式叠层固定，多组均布的螺栓能保证气动部件输出扭矩时的连接刚性，不会因为频繁启闭产生连接松动偏移。

　　下部的焊接端结构采用了与DN125公称通径匹配的对焊连接形式，连接端的外径、壁厚公差完全适配同规格无缝钢管的焊接坡口要求，现场安装时可直接与管路做对焊连接，相比法兰连接形式少了两片法兰和密封垫片的成本，同时焊接完成后整个连接段的密封可靠性更高，不存在法兰垫片老化渗漏的隐患，适合长期运行不轻易拆解的固定管路场景。从安装边界尺寸来看，阀门整体的轴向长度控制在同通径手动焊接阀的1.2倍以内，上部执行机构的外径小于阀体连接端的法兰外轮廓，现场布设管路时不需要额外预留过大的侧向操作空间，只要保证上部执行机构顶部有足够的行程调试空间即可。阀门的流道采用了直通式结构，阀瓣启闭时沿管路垂直方向动作，全开状态下阀瓣完全抬升至流道上部的腔体内，

　　不会对管内流体造成明显的截流，流阻系数比同规格的截止式焊接阀低40%左右，输送含少量固体颗粒的流体时也不容易出现颗粒卡涩阀瓣的问题。设计时还考虑了气动执行机构的防护需求，上部腔体做了全密封结构，能适应户外露天安装的防雨防尘要求，不需要额外加装防护外罩，在厂区室外管架上安装时可直接布设，降低现场安装的辅件成本。
