DN125手动焊接式蝶阀结构设计

　　这款DN125规格的手动焊接蝶阀，主要应用在公称通径125mm的工业管路系统中，常见于给排水、暖通空调、低压流体输送、普通化工介质输送等场景，承担管路通断与流量调节的核心作用。和法兰连接的蝶阀不同，焊接端结构直接与对应管径的管道焊接固定，连接密封性更强，不存在法兰垫片老化渗漏的隐患，适合长期固定安装、不经常拆卸的管路区段，能承受一定范围的管路振动与温度形变带来的应力。

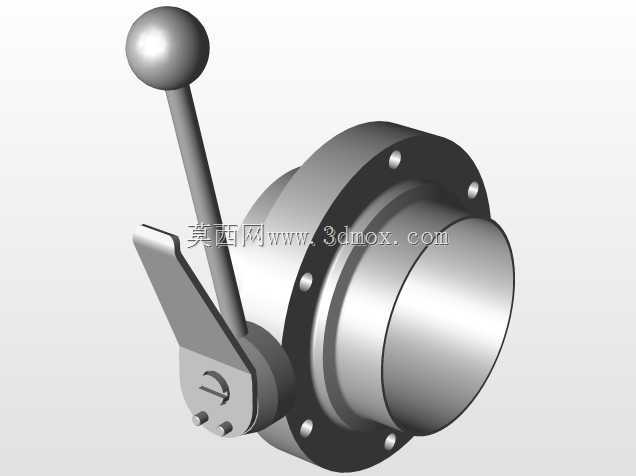

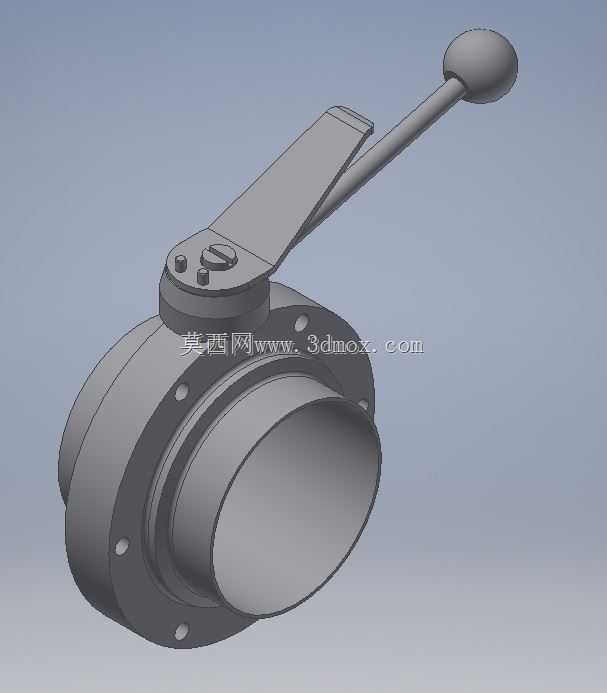

　　从结构设计来看，该阀门采用中线蝶阀的经典结构，阀板绕阀杆轴线做90度回转实现启闭，手动操作端采用带球形握柄的杠杆式手柄，手柄根部设置了档位定位结构，可将阀板锁定在全开、全关以及多个中间开度位置，操作人员无需额外工具即可手动完成开度调节，操作力矩经过匹配设计，常规工况下单人即可轻松完成启闭动作，无需额外加装助力结构。阀体采用带法兰边的焊接端结构，一端为适配焊接的直管段接口，另一端带连接法兰结构，可适配不同安装场景的对接需求，阀体上的螺栓孔位按照对应压力等级的标准间距布置，安装对位时可借助螺栓临时固定后再完成焊接作业，降低现场安装的对位难度。

　　设计过程中重点考量了操作端的人机工程与安装边界，手柄的长度经过力矩核算，既保证操作时足够省力，又避免手柄过长导致安装后占用过多侧向空间，球形握柄的尺寸适配成年人手掌握持弧度，长时间操作也不易产生硌手的问题。阀杆与阀体之间的密封结构采用多层填料密封，可在阀杆回转过程中持续保持密封性能，避免介质从阀杆处渗漏。阀板的密封面采用圆弧过渡结构，启闭过程中与阀座的接触压力均匀分布，可有效降低密封面的磨损速率，延长阀门的实际使用寿命。

　　安装边界方面，该阀门焊接端的外径尺寸与DN125标准焊接钢管匹配，现场焊接时无需额外加工过渡接头，阀体整体的轴向长度经过优化，在保证结构强度的前提下尽可能压缩安装占用的轴向空间，适合管路排布紧凑的安装场景。手柄的回转半径经过校核，安装后手柄回转范围内无突出结构干涉，可完成全行程的回转动作，不会出现操作卡滞的问题。阀板在全开状态下的流道阻力系数较低，介质通过时的压损较小，不会对管路输送效率产生明显影响，适合对管路压损有一定要求的流体输送系统。
