DN100气动焊接端阀门结构设计

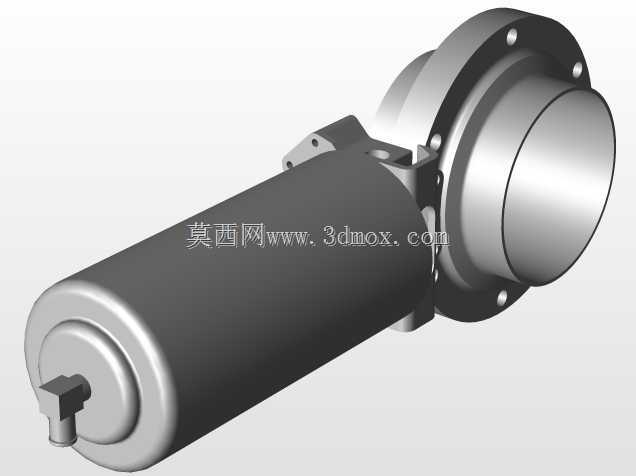

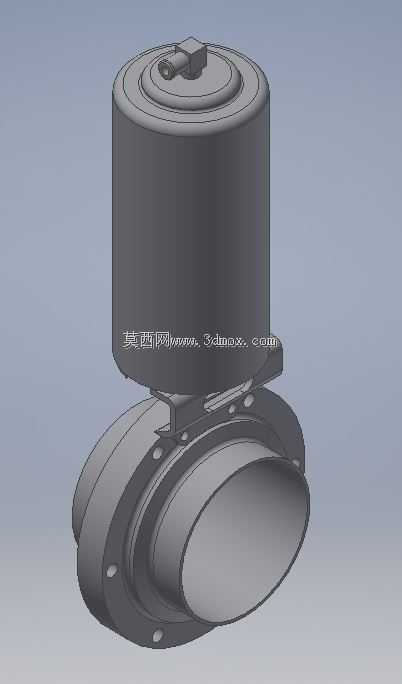

　　这款DN100规格的气动焊接端阀门，主要适配公称通径100mm的工业金属管路系统，在化工流体输送、市政给排水主管、暖通蒸汽管网、粉体物料气力输送管线中都有广泛应用，相比法兰连接形式，焊接端结构能在高压、高震动的管路工况下实现更可靠的密封连接，避免长期运行后法兰垫片老化、螺栓松动带来的泄漏风险。从结构设计来看，上部的气动执行机构采用圆柱形封闭壳体，内部集成活塞复位结构与气路驱动腔，无需额外配置手动操作机构即可通过压缩空气驱动实现阀板的快速启闭，执行机构与下部阀体通过支架刚性连接，连接位置预留了足够的装配间隙，方便后期对阀杆密封件进行更换维护，不需要整体拆解管路即可完成易损件替换。下部阀体采用流道直通式结构，阀板为斜置密封结构，

　　全开状态下流道阻力系数远低于同规格截止阀，适合对管路压损有严格要求的大流量输送场景，焊接端的坡口尺寸按照工业管道焊接规范设计，适配常规壁厚的无缝钢管对接焊作业，安装时不需要额外配置转接法兰，能有效缩短管路安装的整体长度，节省管廊布置空间。设计过程中重点考量了气动执行机构的输出扭矩与阀板密封所需压紧力的匹配关系，执行机构的缸径经过扭矩核算，能在0.4-0.6MPa的常规工厂压缩空气压力下，可靠推动阀板完成启闭动作，即使在阀板附着少量物料结垢的工况下，也能保证动作到位无卡滞。阀体与执行机构的同轴度在建模时做了严格的公差约束，避免阀杆长期偏磨导致密封失效，阀杆位置采用双重填料密封结构，分别适配气体、液体、粉体等不同输送介质的密封需求，外形上执行机构的外径略小于阀体通径对应的安装轮廓，多台阀门并排布置时不会出现相邻部件干涉的问题，焊接端的端面距离阀板密封面的尺寸经过优化，焊接作业时的热量不会直接传导到密封面位置，避免高温导致密封件提前老化失效。
