DN100手动焊接蝶阀结构设计

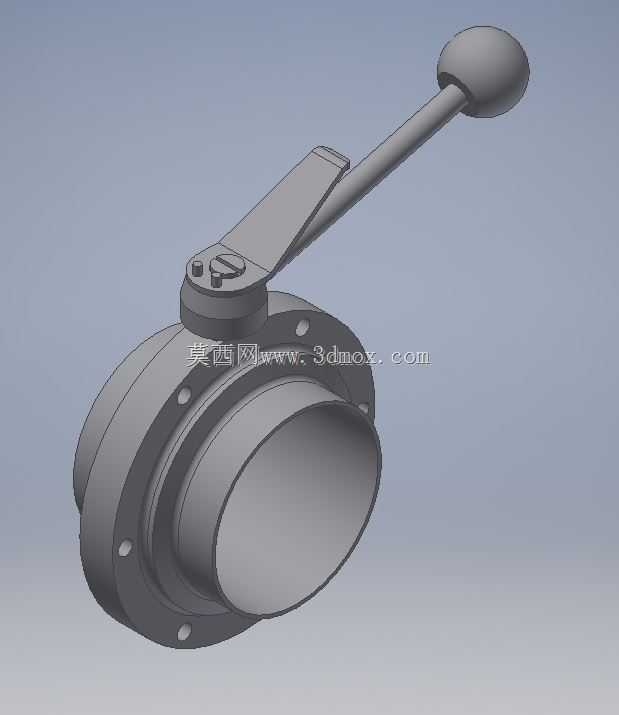

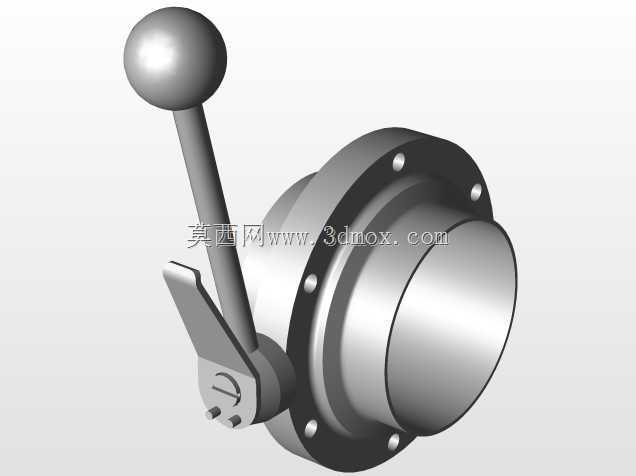

　　这款DN100规格的手动焊接端蝶阀，主要应用在公称通径100mm的工业管路系统中，常见于给排水、暖通循环、低压流体输送、化工介质输送等场景的管段截断与流量调节作业，焊接端的结构形式决定了它更适合安装在长期固定、不需要频繁拆卸检修的管路段，安装时直接与对应通径的管道端部焊接固定，连接强度高，密封可靠性优于法兰连接在长期振动工况下的表现，不会出现法兰垫片老化渗漏的问题。从结构设计来看，这款蝶阀采用手柄直驱的操作形式，没有额外的减速传动结构，操作力矩直接通过阀杆传递给阀板，手柄端部的球形握把符合人体工程学设计，操作人员握持施力时不会出现硌手的问题，手柄上的定位结构可以在阀板全开、全关以及中间开度位置实现锁止，

　　避免管路内流体压力波动导致阀板自行转动，影响管路通断状态。阀体采用对夹式焊接端结构，整体外形紧凑，轴向安装尺寸远小于同通径的闸阀、截止阀，安装时占用的管段空间更小，对于布置空间紧张的设备内部管路、集成阀组区域来说，这种紧凑结构的适配性更强。阀板采用流线型圆弧设计，全开状态下阀板与管路轴线平行，流体通过时的流阻系数极低，不会产生明显的压损，适合对管路压力损失控制要求较高的循环系统。设计过程中充分考虑了焊接安装的热影响问题，阀座密封面距离焊接端部预留了足够的热缓冲距离，现场焊接作业时不需要将阀板完全拆卸，只要保持阀板处于微开状态，就能避免焊接高温传导至密封件导致密封材料老化失效，降低现场安装的操作难度。阀杆与阀体之间采用填料密封结构，

　　常规工况下不需要频繁维护填料压盖，长期使用出现渗漏时只需要微调压盖螺栓的预紧力即可实现密封补偿。安装边界方面，这款蝶阀的法兰连接孔位适配标准PN10压力等级的管路配对尺寸，焊接端部的坡口尺寸符合常规工业管道焊接规范，现场安装时不需要额外加工坡口，直接与同壁厚的管道对接焊接即可，手柄的操作回转半径预留了足够的操作空间，安装时不需要在周边预留过大的操作空位，常规管路侧边预留150mm的操作空间即可完成全开全关的操作动作。阀板的转动行程为90度，从全关到全开只需要转动手柄四分之一圈，操作人员可以快速完成管路的通断切换，应急工况下的响应速度远优于多回转操作的闸阀类产品。
