DN32气动焊接端直通式阀门结构

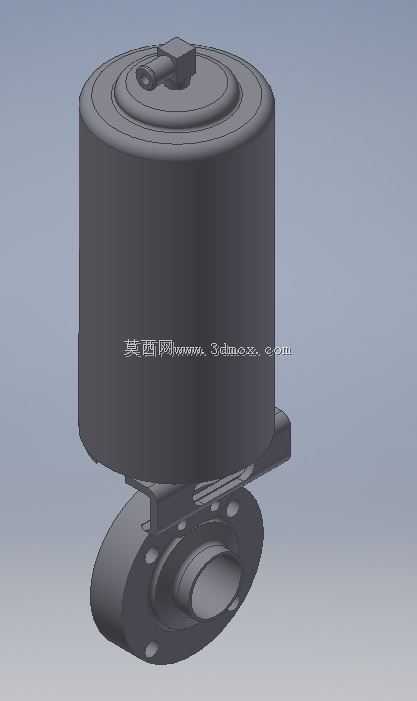

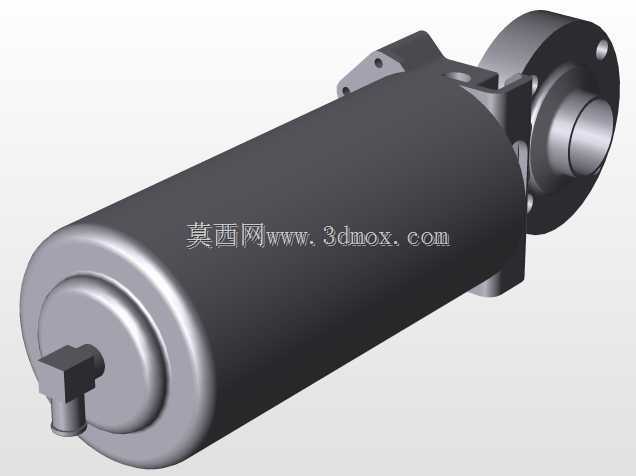

　　这款DN32规格的气动焊接端阀门，主要面向洁净流体输送、低压工况管路的通断控制场景，常见于食品加工管路、中小型化工助剂输送线、纯水制备系统的支路管控环节，相比螺纹连接的同规格阀门，焊接端结构能消除螺纹间隙的泄漏隐患，在长期带压运行的工况下密封可靠性更突出。从结构设计来看，上部的圆柱形气动执行腔采用一体化压铸式壳体思路，执行器输出轴与下部阀芯采用同轴直连结构，省去了传统角行程阀门的拐臂传动环节，能减少传动间隙带来的阀芯行程偏差，执行腔侧面预留的气路接口位置做了凸台加厚处理，避免频繁插拔气管造成接口开裂。下部的焊接连接端采用标准对焊法兰结构，法兰端面的密封槽做了R0.8的粗糙度处理，适配金属缠绕垫片的密封要求，

　　法兰上的螺栓孔位置度公差控制在0.1mm以内，能保证现场焊接配对时的同轴度，避免强行组对造成的法兰面变形。设计过程中重点考量了安装边界的适配性，阀门整体的轴向总高度控制在180mm以内，执行腔的外径为120mm，在密集排布的管路支路上不会和相邻管路、管支架产生干涉，焊接端的坡口角度采用37.5度标准焊接坡口，适配现场氩弧焊、二保焊的常规焊接工艺要求，不需要额外加工坡口就能直接组对焊接。阀芯部分采用直通式流道设计，流道内壁做了圆弧过渡处理，能减少流体通过时的压损，相比同规格的直角式阀门，流阻系数降低约30%，适合对管路压力损失敏感的输送场景。执行器的复位弹簧采用对称布置结构，在失气状态下能自动复位到常闭状态，

　　满足故障工况下的流体截断安全要求，执行腔顶部的指示轴能直观反馈阀门的开关状态，方便现场巡检人员快速判断阀门工况。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的阀门配合要求做了参数化设置，法兰厚度、执行腔壁厚都经过了1.0MPa工作压力下的强度校核，能满足常规低压工业管路的使用强度要求，焊接端的预留焊接收缩量也做了对应尺寸补偿，避免现场焊接后出现阀芯卡涩的问题。
