DN32手动焊接式蝶阀结构设计

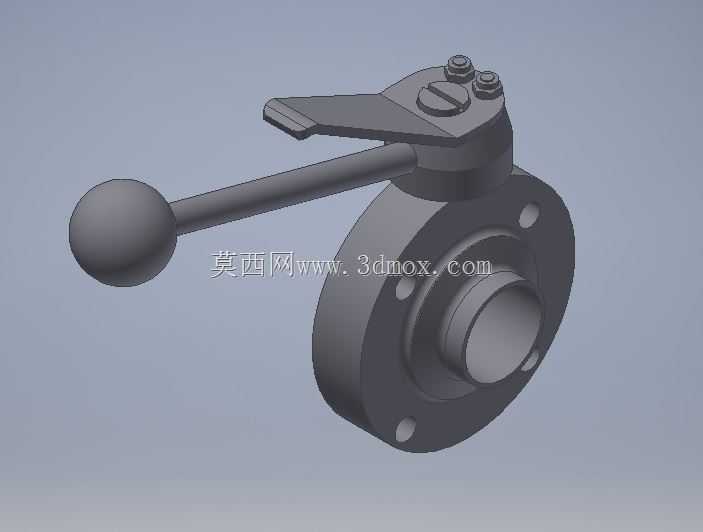

　　这款DN32通径的手动焊接端蝶阀，主要应用在中小口径低压流体输送管路中，常见于暖通给排水、小型化工工艺支路、普通工业气体输送等场景，承担管路通断与流量调节的基础控制功能。从结构设计来看，阀体采用法兰式焊接连接结构，一侧的法兰盘预留了均匀分布的螺栓过孔，可与对应规格的配对法兰通过螺栓紧固实现密封对接，另一侧为焊接端结构，能够直接与同通径的金属管路进行焊接固定，相比纯法兰连接的结构，焊接端在长期振动工况下的密封可靠性更突出，适合管路布局紧凑、后期拆卸需求较低的安装场景。

　　手动操作机构采用带球头的长杠杆手柄，球头设计符合人工操作的握持习惯，长力臂结构能够降低操作扭矩，操作人员无需借助额外辅助工具即可完成阀门的启闭动作，手柄根部设置了定位限位结构，可准确控制阀板的旋转角度，实现0到90度范围内的开度调节，满足不同工况下的流量调节需求。阀杆与阀体的连接部位设置了多层密封结构，可避免输送介质从阀杆配合间隙处泄漏，顶部的压盖通过两个紧固螺栓实现密封填料的压紧，后期维护时可通过调整螺栓压紧量补偿密封填料的磨损量，延长整阀的使用寿命。

　　从安装边界来看，该蝶阀的整体结构紧凑，法兰端的螺栓孔分布圆直径、焊接端的外径尺寸均匹配DN32通径管路的常规安装标准，手柄的操作旋转半径经过优化，安装时只需预留对应长度的操作空间即可，不会与周边管路、支架产生运动干涉。阀板采用流线型圆弧结构，在全开状态下流阻系数极低，不会对管路内的介质输送造成过多的压力损失，阀板与阀体密封面的配合精度经过严格控制，在额定工作压力范围内可实现可靠的截断密封，不会出现内漏问题。整体结构没有冗余的复杂零件，加工工艺性好，铸件毛坯成型后只需经过少量机加工工序即可完成各配合面的精度加工，装配流程简单，适合批量生产制造，日常使用过程中故障点少，维护成本低，能够满足多数常规工业管路的基础控制需求。
