DN25气动焊接式阀门结构设计

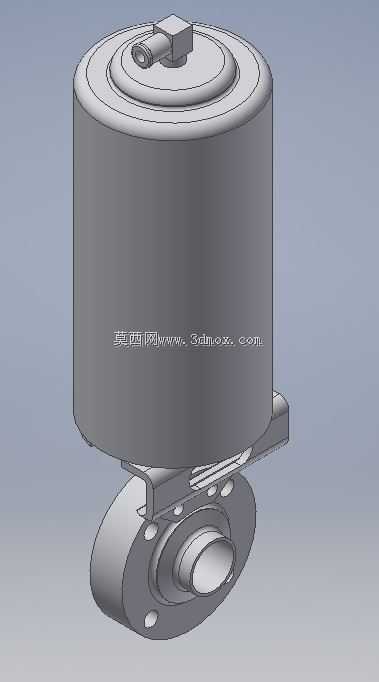

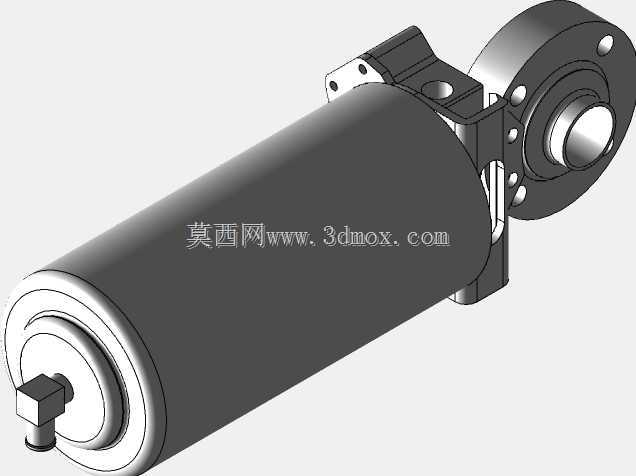

　　在化工流体输送、洁净气体管路、中小型工艺管线的现场布设中，DN25通径的气动焊接阀一直是小口径管路通断控制的常用部件，这类阀门直接通过焊接方式与管线连接，相比法兰连接或螺纹连接，焊接结构不存在密封垫片老化渗漏的隐患，在高压、洁净度要求高或者长期免维护的管段中应用占比很高。这款阀门的上部为气动执行机构腔体，整体采用圆柱式外壳设计，执行器输出轴垂直布置，直接驱动下部的启闭件做回转或直线动作，相比角行程的外置连杆结构，直连驱动的传动间隙更小，响应速度更快，在频繁启闭的工况下能有效降低传动部件的磨损量。下部的焊接端采用对焊连接结构，连接端的坡口尺寸匹配常规DN25无缝钢管的焊接标准，安装时可直接与管线端部组对焊接，不需要额外配置配对法兰、

　　螺栓等连接件，能有效压缩管路安装的空间占用，尤其适合管线排布紧凑、安装操作空间有限的设备内部管路场景。设计过程中优先考虑了执行机构与阀体的同轴度要求，上部执行器的安装基准面与下部流道的中心线垂直度公差控制在合理范围内，避免阀杆长期受偏载导致密封件异常磨损。阀体下部的流道采用等径设计，通径全程无缩径结构，流体经过时的局部阻力损失更小，在输送带有微小颗粒的流体介质时，也不容易在阀腔内部形成沉积死角。执行器外壳采用封闭结构，能适配车间内多粉尘、有少量溅水的安装环境，不需要额外加装防护外罩。安装边界方面，阀门整体的轴向高度控制在小口径阀门的常规尺寸区间，侧面无外凸的操作手柄或接线部件，焊接作业时可以从侧面靠近管线施焊，

　　不需要预留过大的操作空间，阀杆的行程预留了足够的超程余量，即使长期使用后密封件出现少量压缩形变，也能保证启闭位置的准确性，不会出现内漏问题。这类阀门常应用在制药纯化水管路、食品级流体输送线、小型空压站分支管路、化工试剂加注管线等场景，相比手动阀门，气动驱动的结构可以接入自动化控制系统，实现远程通断控制，不需要人工现场操作，在连续生产的工艺管线上能有效提升管路控制的自动化程度。
