DN25手动焊接式蝶阀结构设计

　　这款DN25通径的手动焊接端部蝶阀，主要应用在中小口径低压流体输送管路中，常见于暖通给排水、小型化工支路、设备配套冷却循环系统这类需要频繁通断操作的工况场景。和法兰对夹式蝶阀不同，焊接端部的结构设计省去了两片法兰的密封垫片冗余，直接与对应管径的无缝钢管焊接固定，能在空间紧凑的管路布局里减少安装占比，同时避免法兰连接长期运行后垫片老化渗漏的问题，适合安装后极少拆卸的固定管路段。

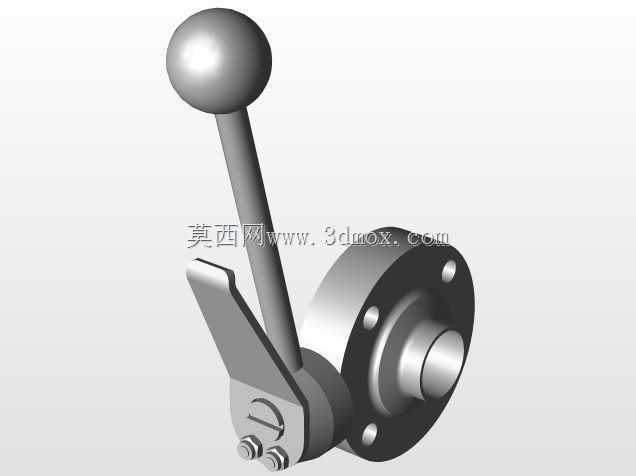

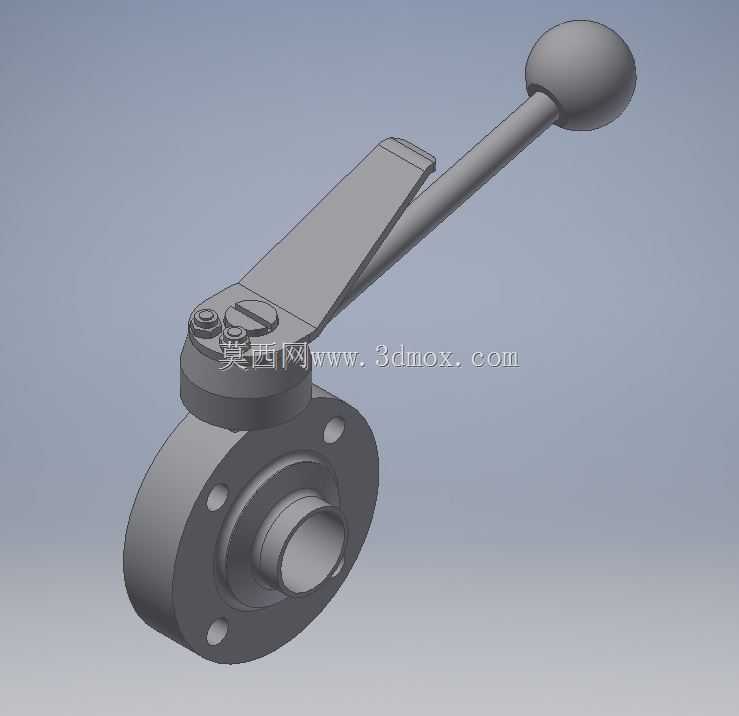

　　从结构设计来看，操作端采用带球头的长手柄，手柄长度经过力矩匹配，操作人员无需借助额外加力杆，单手就能完成0到90度的全开全关操作，球头的曲面设计贴合手掌握持轮廓，长时间操作也不会产生明显硌手感，手柄根部设置的定位卡槽能精准卡入全开、全关两个限位位置，避免管路内流体冲击导致阀板移位，出现通流面积变化引发的压损波动。阀体部分采用法兰式盘状结构，端面上均匀布置四个螺栓孔，这部分结构并非用于管路法兰连接，而是用于阀体自身的装配锁紧，将阀座、阀板、阀杆组件压合固定，保证密封副的预紧力均匀分布，不会出现局部压合过紧导致阀杆转动卡滞，或是压合不足引发的内漏问题。

　　设计过程中优先考虑了安装边界的适配性，焊接端部的外径尺寸匹配常规DN25无缝钢管的焊接坡口尺寸，现场焊接作业时不需要额外加工坡口，直接对齐管口就能完成点焊定位，阀体整体的轴向长度控制在较短范围内，在管路排布密集的阀组区域，不会和相邻的阀门、管路弯头产生安装干涉。阀杆与阀体的密封部位采用多级填料密封结构，能耐受常规工况下的流体压力，同时预留了填料压盖的调节余量，长期运行如果出现阀杆位置的微渗，不需要拆解整个阀门，只要均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低现场维护的工作量。

　　阀板采用流线型圆弧结构，全开状态下阀板完全贴合阀体内壁流道，不会产生明显的节流凸起，通流时的压损比同口径的截止阀低60%以上，适合对管路压损控制有要求的循环系统。手动操作的结构不需要配套气动、电动执行机构，成本更低，也不需要布设气源、电源线路，在无动力配套的野外小型管路、临时施工管路中适用性更强，焊接完成后只要做简单的启闭测试就能投入使用，安装调试的流程非常简便。
