DN020气动焊接端阀门结构设计

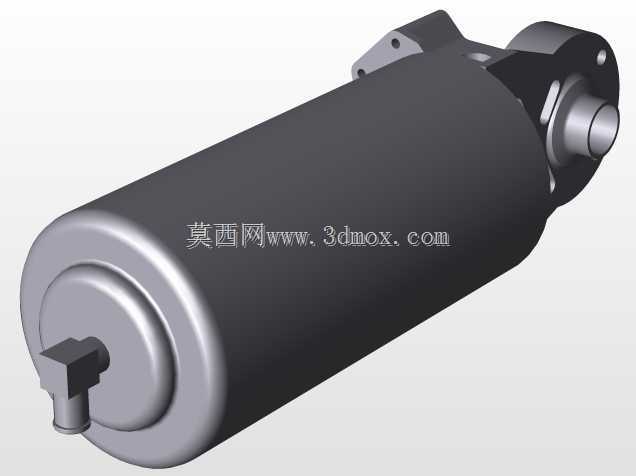

　　在中小通径流体输送管路系统中，DN20规格的气动焊接端阀门常被用于洁净流体、低压工况的通断控制场景，比如小型化工配料管路、实验室流体输送管线、食品级物料输送支路这类需要频繁启闭、且对连接密封性有较高要求的工位。这类阀门采用焊接端连接形式，相比螺纹连接、法兰连接，焊接后的管路接头不存在额外密封垫片老化渗漏的隐患，尤其适合长期运行不经常拆装的管路支路，能有效减少管路运维中的漏点排查工作量。从结构设计来看，该阀门采用上部气动执行机构与下部阀体直连的紧凑布局，执行机构外壳为圆柱型封闭结构，能适配车间多尘、有轻微溅液的安装环境，避免外界杂质进入执行机构腔室影响活塞动作可靠性。下部阀体的焊接端做了适配常规20#无缝钢管的坡口预留，

　　现场安装时可直接对接同通径管路进行氩弧焊接，不需要额外加工焊接坡口，能缩短现场配管的施工周期。设计过程中需要重点考量执行机构输出扭矩与阀瓣密封副的匹配关系，DN20通径在常规0.6MPa工作压力下，阀瓣受到的流体轴向推力有限，采用单作用活塞式气动结构即可满足启闭力需求，同时执行机构的外形直径控制在与阀体通径适配的尺寸范围内，不会出现上部结构过大挤占周边管路安装空间的问题。安装边界方面，阀门整体轴向高度控制在适配密集管路排布的尺寸，阀体下部两个焊接端的同轴度公差控制在0.1mm以内，避免焊接后出现管路应力集中的问题；上部气动控制接口预留标准尺寸的快插接头安装位，现场接气时不需要额外加工转接接头。在功能特性上，

　　该阀门依靠气动驱动实现快速启闭，响应速度比同规格手动阀门快数倍，适合接入自动化控制系统实现管路流体的自动通断控制；焊接端的结构设计让阀门与管路成为一体化结构，抗振动性能优于螺纹连接阀门，在有轻微管路振动的设备配套场景中也能稳定工作。建模过程中对阀体内腔流道做了圆弧过渡处理，减少流体流经阀门时的局部阻力损失，避免通径位置出现流道突变造成的物料沉积问题，尤其适合输送带有轻微颗粒杂质的流体工况，减少阀腔内部的残留堆积。
