DN20手动焊接式蝶阀结构设计

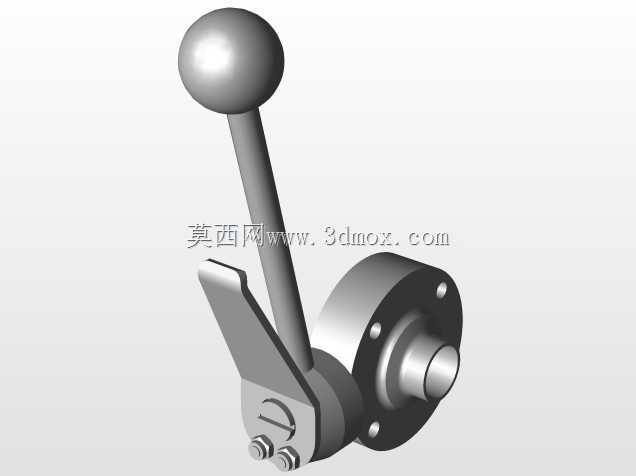

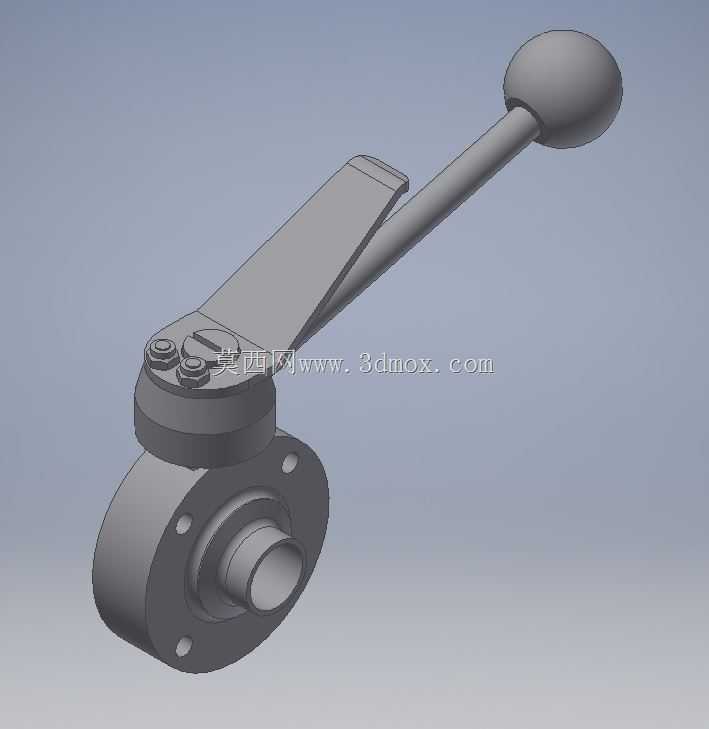

　　这款DN20通径的手动焊接蝶阀，主要面向小口径工业流体管路的通断控制场景，在化工助剂输送、小型液压站回路、车间压缩空气支管、净水处理支路等工况中十分常见，相比法兰连接的同规格阀门，焊接端的结构能省去法兰垫片、螺栓组的配套成本，同时降低管路连接点的泄漏概率，适合安装后长期不拆解的固定管路段。从结构设计来看，操作手柄采用长力臂加球形握头的形式，球形握头贴合手掌施力曲面，长力臂能降低操作扭矩，操作人员无需借助额外加力杆，仅靠手部力量就能完成阀板的90度回转启闭，手柄根部设置的两个紧固螺栓用于压合阀杆定位压盖，既可以限制阀杆的轴向窜动，也能通过调整压盖预紧力，平衡阀杆转动阻尼与密封性能，避免阀杆处出现介质外漏。阀体采用对夹式焊接端结构，

　　两端的焊接坡口适配常规20号无缝钢管的焊接工艺，安装时可直接与对应通径的管路坡口对齐施焊，无需额外配置转换接头；阀体上的四个安装孔用于阀板密封组件的装配定位，加工时需保证孔位同轴度，避免阀板转动时出现卡滞、密封面偏磨的问题。设计过程中需要重点把控几个核心边界：首先是阀杆与阀板的连接扭矩传递结构，要保证启闭过程中阀板无周向晃动，密封面贴合均匀；其次是焊接端的尺寸公差，要匹配常规DN20钢管的外径，避免现场焊接时出现错边、焊瘤侵入流道的问题；另外手柄的转动行程要做硬限位，保证阀板在全开、全关位置时精准到位，不会出现过转导致密封面损坏的情况。流道部分采用直通式结构，阀板厚度做了减薄优化，全开状态下流道阻力小，介质压损低，

　　适合对管路压降敏感的输送场景；密封副采用软质密封材质适配，能满足常规水、压缩空气、低压油品等介质的密封要求，日常维护时仅需更换阀杆处的密封填料，无需整体拆解阀体，运维成本较低。从安装空间来看，这款阀门的整体结构紧凑，手柄转动所需的侧向空间较小，适合布置在管路密集、操作空间局促的车间管排区域，焊接完成后手柄的操作角度不会与周边管路、支架产生干涉，现场安装时可根据操作方位调整手柄的初始安装角度，适配不同的操作朝向需求。
