DN15气动焊接式截止控制阀结构

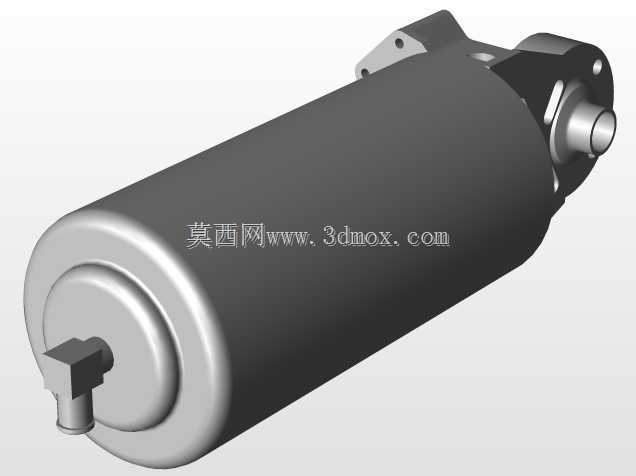

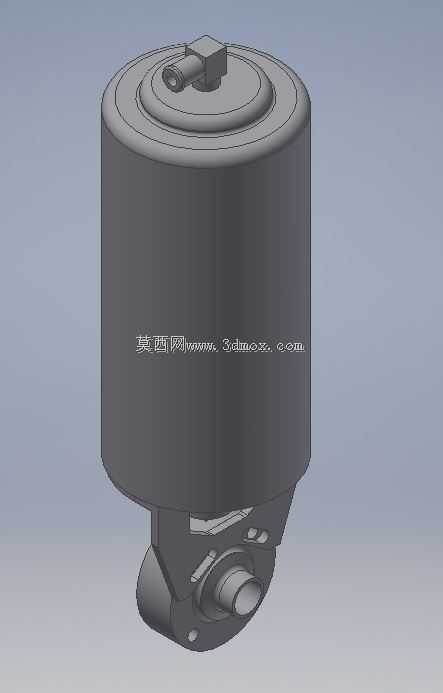

　　这款DN15规格的气动焊接端阀门，主要应用在小通径洁净流体管路、小型气动控制回路、实验室气路、半导体辅助工艺管路这类对安装空间要求紧凑、不允许管路额外泄漏点的场景中，区别于螺纹连接、法兰连接的同通径阀门，焊接端的结构形式可以直接和对应规格的不锈钢管路熔接固定，彻底消除接头密封面的泄漏隐患，适合长期运行不便于频繁拆检的工艺管路段使用。从结构设计来看，上部的圆柱腔体是气动执行机构的容腔，内部集成了活塞复位弹簧、气路驱动腔，顶部的小尺寸气嘴是控制气输入接口，接入0.3-0.6MPa的压缩控制气即可驱动阀芯动作，无需额外加装传动连杆，整体径向尺寸控制在极小范围内，在密集排布的阀岛、紧凑设备内部管路布局中，不会和相邻管路、

　　设备结构件产生安装干涉。下部的焊接端结构做了过渡圆弧处理，和管路对接时可以适配常规的氩弧焊、自动轨道焊工艺，焊接位置的壁厚做了均匀加厚处理，避免焊接过程中热量传导导致阀体变形、阀芯卡滞。设计阶段特意将执行机构和阀体部分做了同轴布局，重心完全落在管路轴线上，焊接固定后不会因为偏心重量导致管路长期受力产生应力变形，阀芯密封面采用锥面密封结构，关闭状态下可以耐受1.0MPa的正向流体压力，不会出现内漏情况。安装边界上，整体轴向长度适配DN15标准管路的焊接预留尺寸，执行机构部分的外圆没有突出的安装耳、外接管线结构，排布时相邻阀门的中心距可以压缩到最小，充分利用设备内部的狭小安装空间，日常维护时仅需要拆开上部执行机构端盖即可更换密封件、

　　复位弹簧，不需要切割焊接位置破坏管路连接，兼顾了焊接连接的密封性和后期维护的便利性。在实际工况使用中，这类阀门常用来控制洁净压缩空气、纯化水、低压惰性气体的通断，响应速度快，气动驱动的动作时间小于0.5秒，可以适配自动化设备的快速节拍控制需求，阀体流道做了等径直通设计，流体通过时的压损极小，不会在阀腔内部形成积液死角，适合对流体洁净度有要求的工艺管路使用。
