DN15手动焊接式球阀结构设计

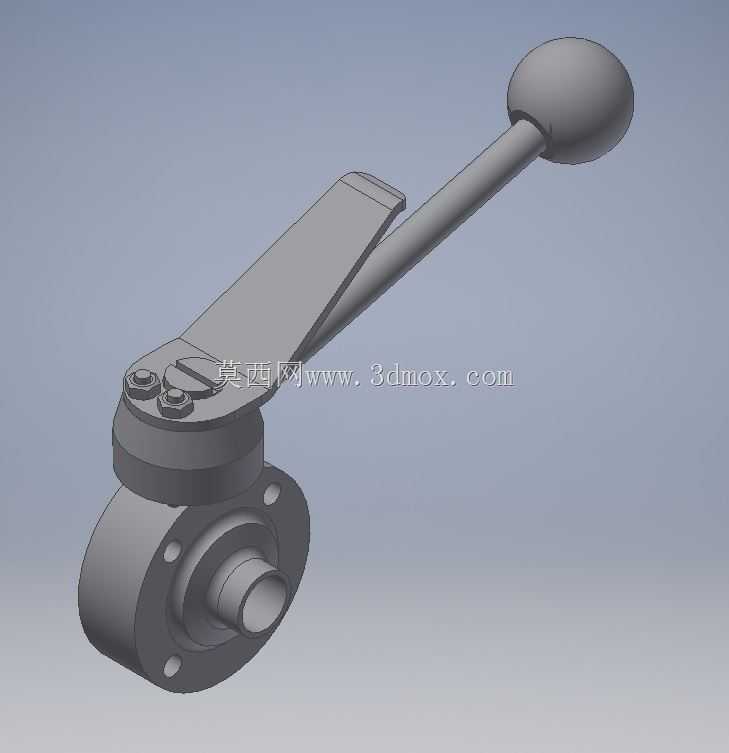

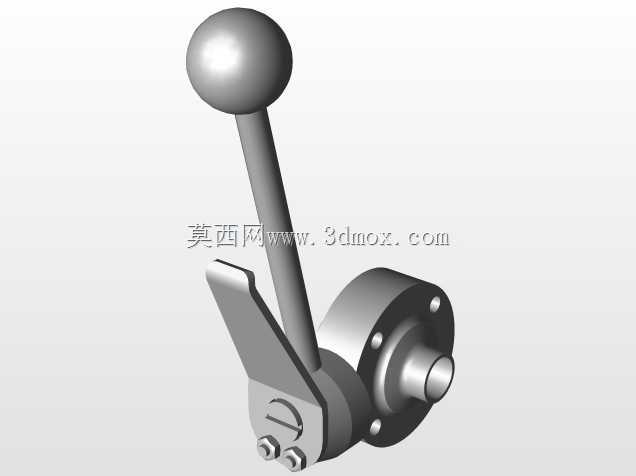

　　这款小通径手动焊接球阀，主要面向小管径流体输送管路的截断控制场景，常见于实验室气路、小型液压站支路、民用燃气入户支管、洁净流体工艺管线等安装空间局促、后续拆卸需求极低的管路布设场景，相比螺纹连接的同通径阀门，焊接端部的结构能彻底消除螺纹副的渗漏隐患，在压力波动、温度交变的工况下密封可靠性更突出。从结构设计逻辑来看，操作端采用带球头的长手柄设计，手柄握持端做了球形钝化处理，操作时手掌受力均匀，即便戴防滑劳保手套操作也不会出现硌手、打滑的问题，手柄与阀杆的连接部位设置了定位止口，通过两个紧固螺钉压合固定，避免长期开关操作后手柄与阀杆出现相对转动、开关位置错位的问题。阀体下部的焊接连接端采用法兰式焊接基座，

　　基座上均匀分布的螺栓孔用于焊接前的临时对位固定，方便现场施工时先将阀门与管路端口对齐点焊定位，调整好开关手柄的操作朝向之后再完成满焊作业，能有效避免焊接后手柄朝向不合理、操作空间被周边管线或设备构件遮挡的问题。设计过程中充分考虑了安装边界的限制，整体结构沿管路轴向的尺寸非常紧凑，手柄在全开、全关两个极限位置的转动扫掠空间做了避让校核，确保在贴墙布设、密集管线排布的场景下，手柄转动全程不会与周边构件发生干涉。阀门的密封副采用固定球结构，阀杆部位设置了多级密封填料，在低压气体、中低压液压油、洁净水等常规介质工况下，开关扭矩控制在单人徒手即可操作的范围内，无需额外加装加长力臂就能完成全开全关动作。

　　焊接端部的坡口尺寸按照常规小管径氩弧焊接工艺要求设计，现场焊接时不需要额外对端口做二次加工，直接与同通径的标准无缝钢管对口即可完成焊接作业，焊接后的焊缝应力不会传递到阀体内腔的密封结构上，避免焊接热变形导致的密封面卡涩、内漏问题。从实际选型适配的角度，这款阀门的流通通径严格匹配DN15管路的流量要求，流道做了等径设计，介质流经阀门时的压力损失远小于同通径的截止阀，在需要频繁开关、要求流阻小的小管径管路上适配性极强。
