DN100规格气动驱动蝶阀结构设计

　　这款DN100规格的气动阀门，主要面向公称通径100mm的工业管路流体截断、调节场景，在市政给排水、化工介质输送、暖通空调循环水、轻工制程管路等工况中都有广泛适配空间。区别于手动阀需要人工近距离操作的局限，顶部集成的气动执行机构可配套电磁换向阀实现远程通断控制，能接入设备的自动化控制逻辑，在需要频繁启闭、操作位置存在安全隐患或者管路排布密集人工操作不便的场景下，能大幅降低操作强度，提升管路系统的响应效率。

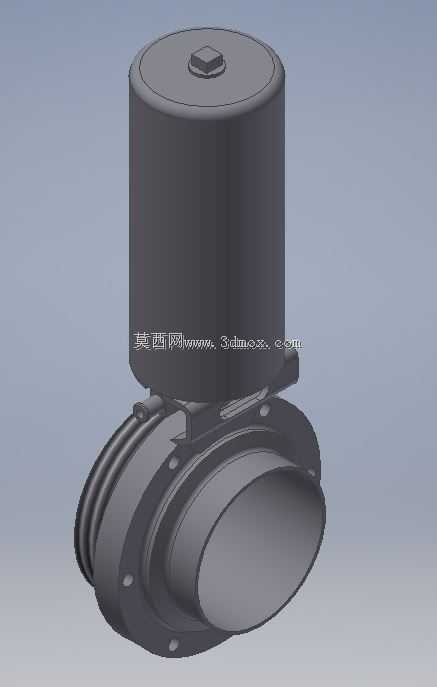

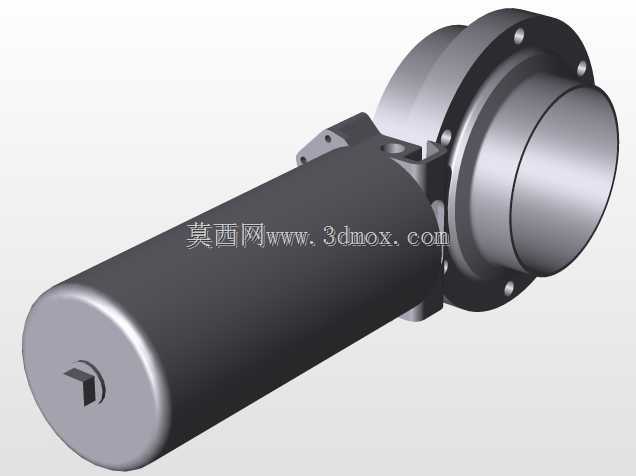

　　从结构设计逻辑来看，整体采用直装式布局，上部的气缸式执行机构与下部的蝶阀阀体直接同轴连接，省去了额外的支架转接结构，既压缩了整体安装高度，也减少了传动环节的间隙累积，保证阀板转动的动作精度。执行器外壳做了封闭圆柱造型，能适配多数工业车间的多尘、轻度溅水工况，避免内部活塞、传动杆件被杂质侵入卡滞。下部阀体采用对夹式连接结构，安装时只需将阀体夹在两端管路的法兰之间，穿装配套螺栓即可完成固定，相比法兰式阀体重量更轻，安装占用的轴向空间更小，适合管路排布紧凑的改造项目或者集成设备内部的管路布设。

　　设计过程中优先考虑了安装边界的适配性：公称通径严格匹配DN100管路标准，阀板全开状态下流道通畅，流阻系数远低于同通径的截止阀，适合大流量低扬程的流体输送场景。执行器的输出扭矩经过匹配计算，能够覆盖常规水、压缩空气、低粘度油品等介质工况下的阀板启闭阻力，避免出现扭矩不足导致的关不严、开不动的问题。阀板与阀体之间的密封面做了贴合度优化，关闭状态下能满足常规工业管路的密封要求，减少内漏风险。

　　建模过程中对各部件的装配间隙做了合理预留，比如执行器输出轴与阀杆的连接位、阀板转动的轴孔配合位都按照机械设计公差标准预留了装配空间，既不会因为间隙过大出现传动晃量，也不会因为间隙过小导致实际加工装配时出现卡涩。整体外形没有多余的突出结构，安装后不会占用过多周边空间，后期维护时只需拆开执行器与阀体的连接螺栓即可更换密封件或者检修执行机构，日常运维的拆装难度较低。在配套自动化系统使用时，可在执行器上额外加装位置反馈开关，实时反馈阀门的启闭状态，方便中控系统监控管路运行状态，适配流程工业的自动化管控需求。
