DN50口径手动杠杆式蝶阀三维结构

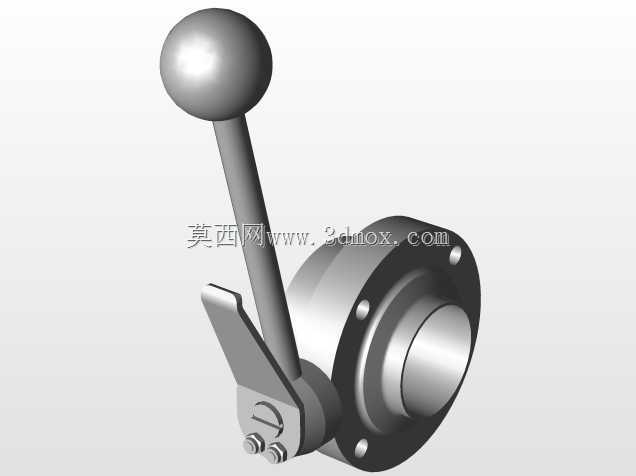

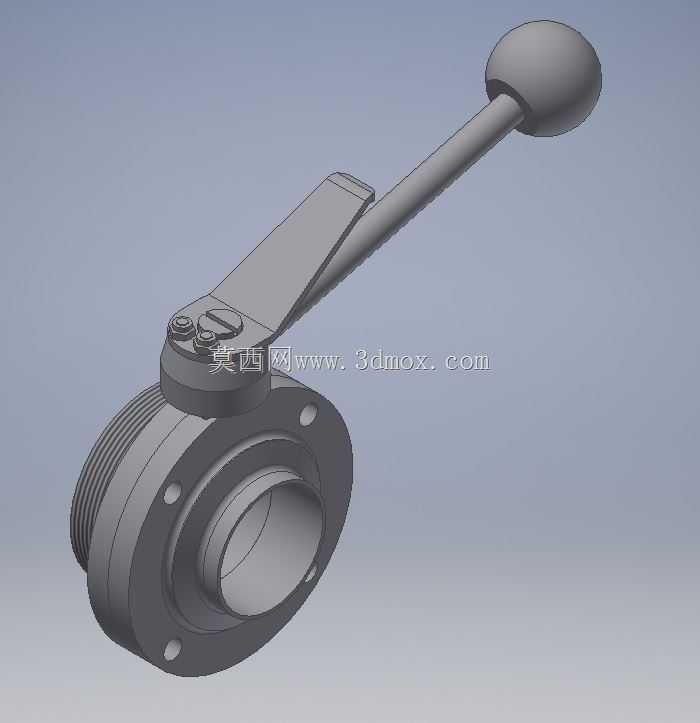

　　这款DN50通径的手动蝶阀，常应用在中小口径给排水管路、小型化工流体输送支路、暖通空调循环水系统中，作为管路通断与流量调节的核心控制元件，相比同口径闸阀、截止阀，结构长度更短，安装占用空间更小，适合管路排布紧凑的设备集成场景。从结构设计来看，操作端采用带球头的长杠杆手柄，操作力矩经过杠杆比放大，无需额外辅助工具即可完成启闭动作，手柄根部设置的定位卡位结构，可将阀板锁定在全开、全关及指定开度位置，避免管路流体冲击导致阀板自行移位，引发流量波动或密封失效。阀体采用对夹与外螺纹结合的连接形式，一侧带外螺纹可直接旋入带内螺纹的管路接头，另一侧带法兰安装孔，可适配法兰对接的管路段，两种连接形式集成在同一阀体上，能减少管路转接配件的使用，

　　降低安装环节的泄漏点。密封面采用环绕阀板的周向密封结构，阀板回转中心与管路通径中心重合，启闭过程中阀板沿轴线做90度回转，全开状态下阀板与管路流向平行，流阻系数远低于同口径截止阀，适合对管路压损有控制要求的循环系统。建模过程中，严格匹配DN50口径的安装边界尺寸，法兰端的螺栓孔中心距、螺纹端的螺纹规格均符合通用管路连接件的适配标准，阀板与阀体的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又能避免间隙过大导致的密封泄漏。手柄的长度设计经过力矩核算，在公称压力工况下，单人徒手操作即可完成带压启闭，球头手柄的握持部位做了圆弧过渡处理，长时间操作不会产生硌手的问题。阀杆与阀体的配合部位设置了轴封结构，可防止流体沿阀杆间隙向外渗漏，

　　整体结构无复杂冗余零件，拆解维护时仅需拆下手柄端的紧固螺钉即可更换密封件，日常维护成本较低。在设备配套场景中，这款蝶阀可直接集成在小型水处理设备、模温机、小型液压站的流体管路上，不需要额外预留大的操作空间，手柄的操作角度直观反映阀板开度，现场操作人员可快速判断阀门状态，无需额外加装开度指示装置。
