DN40口径手动杠杆式蝶阀结构设计

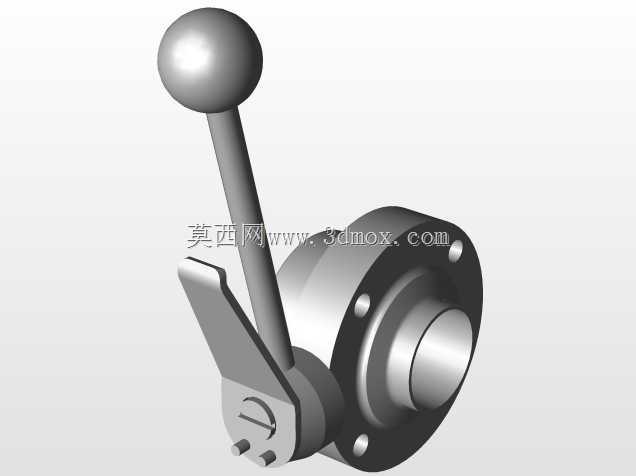

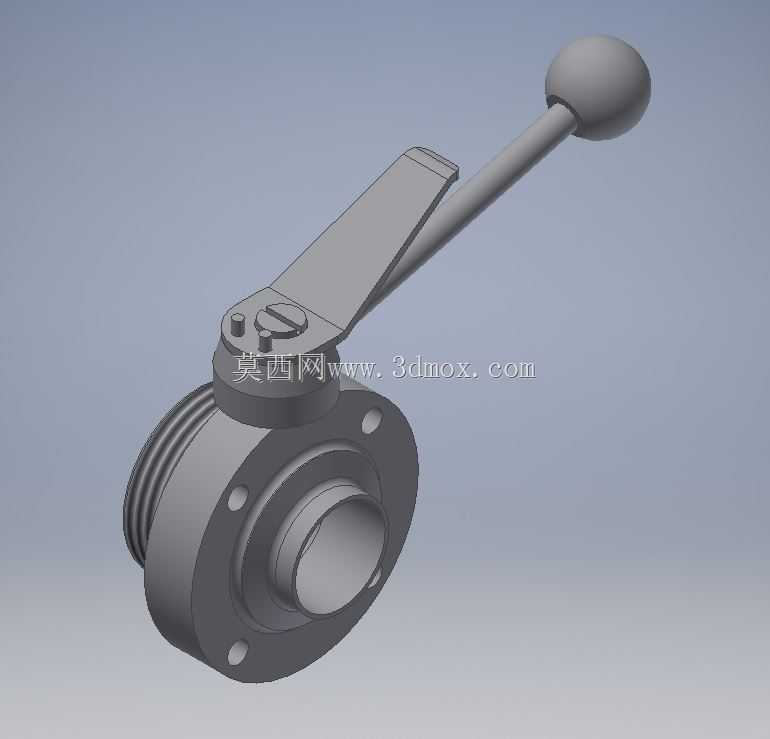

　　这款DN40规格的手动蝶阀，主要应用在小口径低压流体输送管路中，常见于民用给排水、小型化工助剂输送、暖通空调支路、小型设备冷却循环回路等场景，承担管路通断与流量调节的核心作用，相比同口径闸阀、截止阀，其结构长度更短，安装占用空间更小，操作力矩更低，适合安装位置局促、操作频次中等的管路节点。从结构设计来看，该阀采用对夹式法兰连接结构，阀体一侧设置外螺纹接口、另一侧为带螺栓孔的法兰端面，可适配两种不同连接形式的管路对接，安装适配性更强，阀板采用偏心密封结构，关闭时密封面贴合均匀，能有效降低低压工况下的内漏风险，操作端采用加长杠杆手柄，手柄末端设置球形握把，操作时握持手感舒适，可通过杠杆放大力矩，无需借助额外扳手即可完成阀门的启闭操作，

　　手柄根部设置定位卡槽，可将阀板锁定在0-90度区间的常用开度位置，满足不同工况下的流量调节需求。设计过程中，首先围绕DN40公称通径的流道要求确定阀板直径，保证全开状态下流道通径无明显缩径，降低管路流体阻力，阀体的法兰螺栓孔位置严格遵循对应压力等级的管路法兰标准，安装时可直接与标准管路法兰配对，无需额外加工转接件，手柄的转动行程做了机械限位，避免操作过位导致密封面挤压损伤，阀杆与阀体的配合部位设置密封填料结构，可防止阀杆转动时出现介质外漏，整体结构无复杂异形零件，所有零部件均可采用常规机械加工工艺完成制造，生产装配难度低，后期维护更换密封件时无需将整个阀体从管路上拆下，仅需拆卸手柄端的压盖即可完成密封填料更换，维护成本较低。

　　从安装边界来看，该阀门的结构长度仅为同口径闸阀的三分之一左右，安装时预留的轴向操作空间更小，手柄转动范围内无突出的管路部件干涉，水平、垂直管路均可安装，操作手柄可根据安装现场的空间朝向调整安装角度，适配不同的安装布局，阀体重心靠近法兰连接面，安装后不会因自重导致管路接头承受额外弯矩，适合在薄壁管路、小型塑料管路等承重能力较弱的管路上使用。在实际选型应用中，该阀可适配水、低压气体、低粘度油品等无强腐蚀性的介质，工作压力不超过1.6MPa的工况下均可稳定运行，操作时仅需扳动手柄即可快速完成启闭，全开全关行程仅需转动90度，操作响应速度快，适合需要快速切断管路的应急支路使用。
