DN125规格分流阀工业流体控制构件

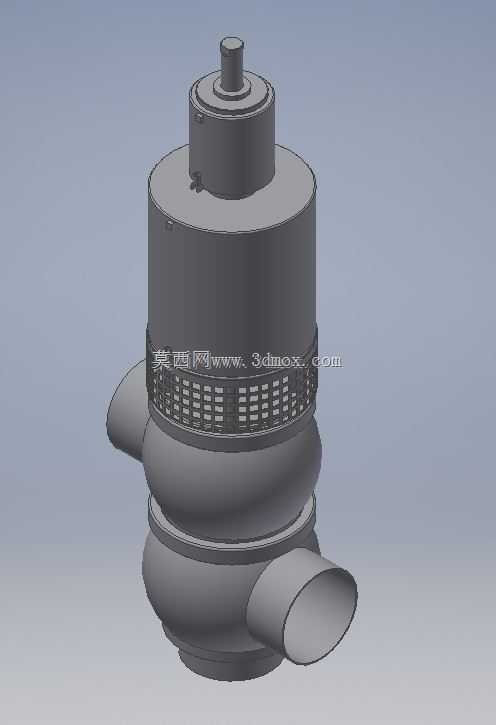

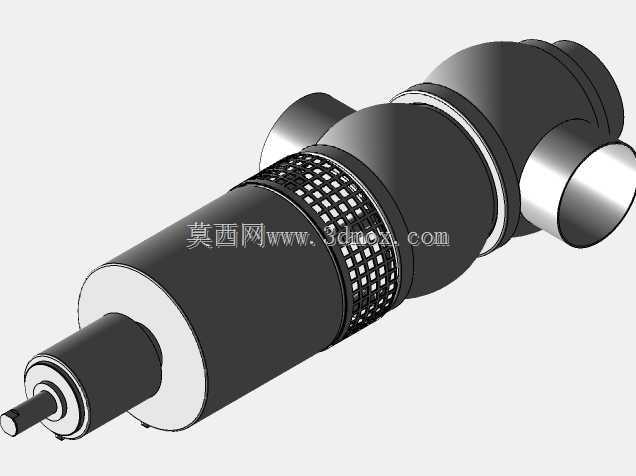

　　在市政供水管网、工业循环水系统、暖通空调输配管路这类大口径流体输送场景中，DN125规格的分流阀是管路介质分配环节的核心构件，主要承担单路输入介质向两路不同输出管路定向分流的功能，可根据后端管路的介质需求调整通断状态，适配不同工况下的流量分配要求，避免单路管路过载或介质供给不均的问题。这款分流阀采用立式同轴结构设计，上部为阀杆驱动腔，内置阀杆升降导向结构，外部设置密封端盖与紧固螺栓，保证驱动腔的密封性能，避免介质沿阀杆缝隙泄漏；中部为格栅式整流段，介质进入阀体后先经过格栅结构打散紊流，降低介质流动过程中的涡流损耗，同时过滤介质中裹挟的大颗粒杂质，避免杂质卡滞下部阀芯结构；下部为双出口分流腔体，两个侧向出口呈对称切向布置，

　　减少介质转向时的阻力损失，进出口端均采用标准管道对接结构，可直接与同规格的管路法兰或焊接端口匹配，无需额外制作过渡连接件。从安装边界来看，该阀整体为立式圆柱布局，驱动段外径小于阀体主腔外径，侧向出口的伸出长度控制在常规管路安装的操作空间范围内，安装时仅需预留上部阀杆操作的维护空间即可，无需在侧向预留过多操作位置，适配地下管廊、设备夹层这类空间局促的安装场景。设计过程中优先考虑了介质流动的平顺性，将阀芯密封面设置在分流腔上部，介质从上部入口进入后直接沿腔体内壁流向两个出口，避免直角转向带来的流阻骤增，同时腔体过渡段均采用圆弧曲面过渡，减少介质冲刷带来的壁面磨损，延长阀体的使用寿命。在实际选型应用中，这款分流阀可适配清水、

　　低粘度流体介质的输送场景，双出口的通径与主入口通径保持一致，可实现两路等比例分流，也可通过调节阀杆开度实现单路通断、两路流量比例调节的功能，满足不同工况下的介质分配需求，结构上没有冗余的外置构件，外部轮廓规整，便于做外部保温层包覆，适配暖通管路的保温施工要求。
