DN150杠杆式清洗阀结构设计

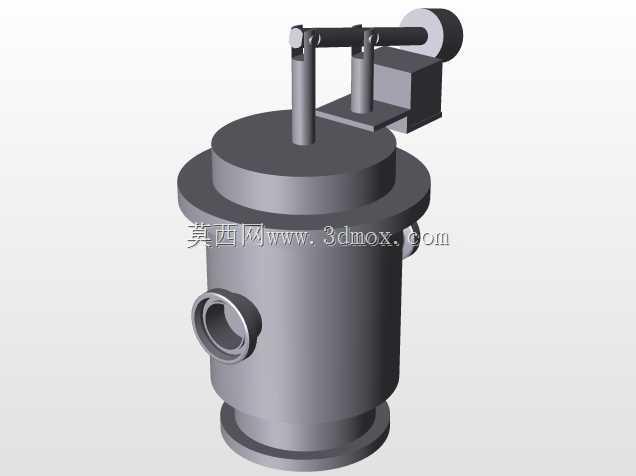

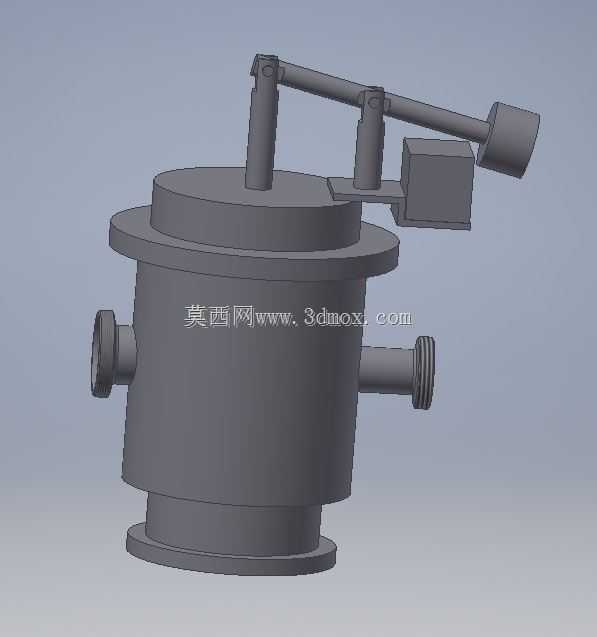

　　这款DN150规格的杠杆式清洗阀，主要应用于市政给排水、工业循环水、食品加工流体输送、化工介质输送等管路系统中，承担管路定期排污、内部积垢冲洗、停机后管路残留介质排空的核心功能，在需要定期清理管路沉积杂质的工况下，可替代传统可拆卸盲板的人工清污作业，大幅降低管路维护的人工成本与停机时长。从结构设计逻辑来看，阀体采用立式圆筒形主体结构，底部设置与主管道对接的法兰连接端，两侧预留侧向接口，可分别对接排污管路与冲洗介质接入管路，顶部的杠杆驱动机构通过配重块实现阀瓣的快速启闭，无需额外配置气动或电动执行元件，依靠杠杆力矩平衡原理即可完成手动操作，在无外接动力源的野外管路、厂区老旧管线改造场景中适配性极强。

　　设计过程中优先考虑了安装边界的适配性，阀体主体的轴向安装高度控制在常规管路支吊架的允许跨距范围内，侧向接口的法兰端面与主管道轴线保持平行，可直接对接标准DN150法兰管件，无需额外加工定制过渡接头，顶部杠杆的操作摆角预留了足够的操作空间，避免安装后出现操作手柄与周边管路、桥架碰撞的问题。功能层面，阀瓣密封面采用锥面配合结构，关闭状态下可实现管路零泄漏，开启时杠杆带动阀瓣快速抬升，流道完全敞开，大颗粒沉积杂质可随冲洗水流直接排出，不会出现常规截止阀因流道狭窄导致的杂质卡涩、密封面磨损问题。建模过程中对各运动部件的配合间隙做了合理预留，杠杆转轴处的转动副、阀瓣与阀杆的连接部位均按照机械设计手册的公差要求做了参数化建模，

　　可直接导出工程图用于生产加工，也可作为管路系统三维布管的通用阀件模型直接调用，适配不同工况下的管路装配仿真需求。在实际选型应用中，该款阀件可根据输送介质的腐蚀性调整阀体材质，常规工况采用铸铁或碳钢材质即可满足强度要求，腐蚀工况下可更换为不锈钢材质的阀体与密封件，顶部配重块的重量可根据管路工作压力做对应调整，保证阀瓣在工作压力下不会出现误开启，操作时仅需下压杠杆端部即可快速开启阀瓣，松开后依靠配重重力自动复位关闭，操作逻辑简单，一线运维人员无需额外培训即可完成操作。
