卫生级T型三通清洗阀三维结构设计

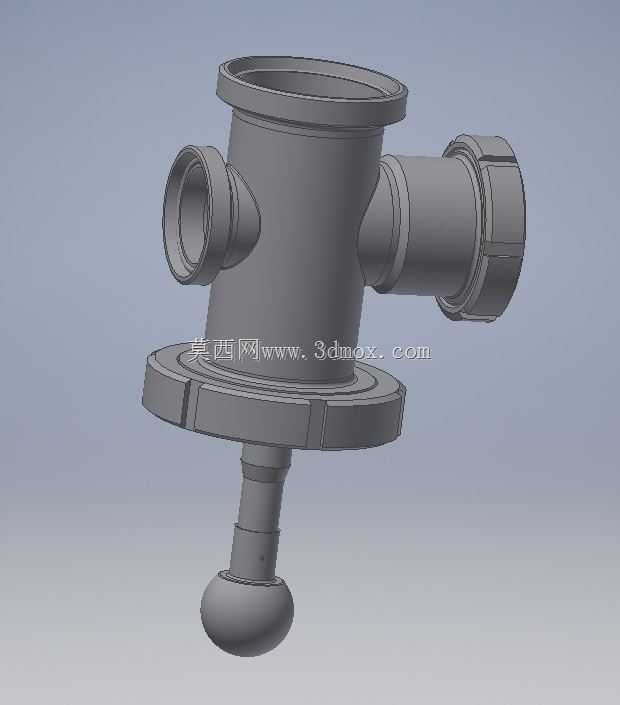

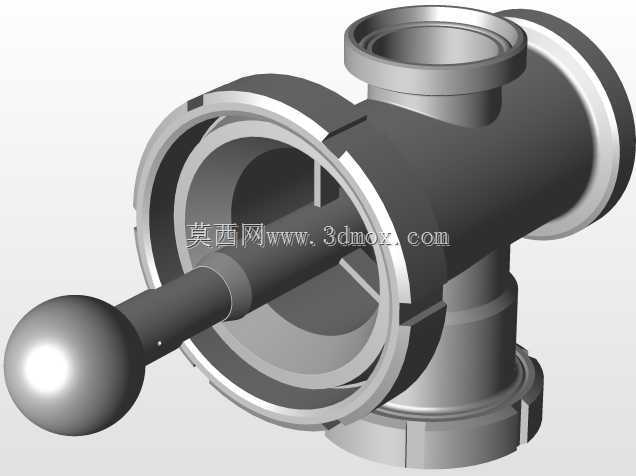

　　这款清洗阀的结构设计围绕卫生级流体管路的在线清洗需求展开，主体采用T型三通构型，三个接口分别对应主管道接入、清洗介质输入、清洗喷头输出的功能路径，可直接集成在食品加工、生物医药、乳品饮品的生产管路中，无需拆解管路即可完成内壁冲洗作业，避免传统拆管清洗带来的污染风险与停机损耗。从结构细节来看，阀体下部延伸的杆端集成了球形旋转喷头，清洗介质通入后可驱动喷头360度旋转，喷射出的扇形水柱能够覆盖管道内壁所有死角，彻底清除管壁附着的物料残留、生物膜等杂质，满足卫生级生产的洁净度要求。右侧接口采用活接螺母连接结构，安装时可快速调整接入角度，适配不同走向的现场管路，降低安装对位的难度；顶部与左侧接口采用标准快装法兰结构，

　　与同规格的卫生级管路对接时无需额外焊接，卡箍锁紧即可完成密封，密封面采用圆弧过渡无死角设计，不会出现物料积存的问题。设计阶段充分考虑了安装边界的适配性，阀体主体的同轴度公差控制在0.05mm以内，各接口的端面垂直度满足快装密封的要求，下部喷头伸出长度经过反复校核，安装后喷头不会与管道内的其他构件发生干涉，同时保证喷射范围能够覆盖对接管道的全段内壁。阀体壁厚根据1.0MPa的工作压力等级做了等强度优化，在满足耐压要求的前提下尽可能减少冗余壁厚，降低整体重量的同时也减少了材料浪费，流道内壁做了镜面抛光处理，表面粗糙度达到Ra0.8以下，既可以减少介质流动的阻力，也能避免残留物料挂壁。这款阀门的操作逻辑简单可靠，

　　清洗作业时只需打开清洗介质入口的阀门，即可自动完成旋转喷射清洗，清洗结束后关闭介质阀即可恢复正常生产通流，无需额外的复杂操作，日常维护也仅需定期检查密封件的磨损情况，拆装更换密封件无需专用工具，大幅降低了设备运维的时间成本。在实际工况中，这类清洗阀常安装在储料罐出料口、管路变径处、弯头后端等容易积存物料的位置，配合CIP清洗系统使用，能够将管路清洗的时间缩短60%以上，同时减少清洗液的消耗量，帮助生产企业提升生产效率、降低运维成本。建模过程中对所有配合面做了公差匹配，活接螺母与阀体的配合间隙控制在合理范围，既保证转动灵活不会卡滞，也不会出现间隙过大导致的密封偏心问题，法兰密封槽的尺寸完全适配标准卫生级密封圈，安装后不会出现渗漏问题。
