DN65规格角式截断控制阀结构设计

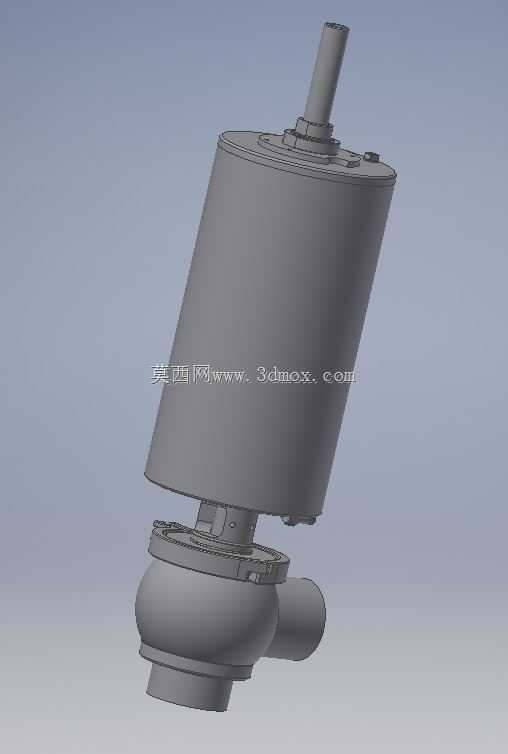

　　这款DN65角阀的三维结构设计，首先要考虑的是管路系统里垂直转向的安装场景，在给排水、工业流体输送、暖通循环系统中，经常会遇到管路90度转向同时需要通断控制的位置，常规直通阀需要额外搭配弯头完成转向，不仅增加管路接头数量，也会提升流体沿程阻力，角阀的进出口呈90度布局，刚好可以同时完成管路转向与通断控制的功能，减少管路装配环节的零件数量，降低泄漏点风险。从结构设计逻辑来看，执行机构部分采用直行程的柱状腔体布局，内置阀杆升降驱动结构，腔体直径与通径的比例经过匹配，保证足够的输出力矩同时，不会占用过多横向安装空间，下部的阀体流道采用圆弧过渡设计，避免直角流道造成的流体紊流与冲蚀，阀座密封面设置在流道转折处，

　　阀瓣采用与流道适配的弧面密封结构，关闭时可以完全截断流道，开启时流道通径与DN65管路完全匹配，不会出现通径缩径造成的流量损失。安装边界方面，下部的进水端采用标准法兰连接结构，侧部的出水端同样适配DN65标准管路接口，执行机构顶部的阀杆伸出长度预留了手轮或者气动执行器的安装空间，整体的安装高度、横向伸出尺寸都经过核算，在常规工业管路的安装间距内可以完成布置，不会和周边管路、支架产生干涉。设计过程中针对阀杆的密封结构做了细节优化，填料函的深度、压盖的压紧行程都预留了足够的调节余量，长期使用出现填料磨损时，可以在不拆解阀体的情况下完成填料压紧或者更换，降低后期维护成本。阀体的壁厚按照公称压力对应的标准要求做了均匀化处理，

　　转折处的壁厚做了加厚过渡，避免应力集中造成的阀体开裂，执行机构腔体和下部阀体的连接采用法兰螺栓紧固结构，密封垫的安装槽做了定位设计，装配时不会出现密封垫偏移造成的密封失效问题。在流体控制特性上，这款角阀属于截断类阀门，主要用于管路的通断控制，不适合做节流调节使用，因此阀瓣的行程设计为全开时完全退到流道外侧，不会对流体形成遮挡，减少流体对阀瓣的长期冲蚀，延长阀门的使用寿命。针对不同的使用场景，这个结构基础上可以更换密封面材质适配不同温度、不同腐蚀特性的流体，三维建模过程中所有的配合尺寸都按照公差要求做了配合间隙预留，活动部件比如阀杆和填料函、阀杆和导向套的配合都选用合适的公差带，保证阀杆升降顺畅无卡滞，同时不会出现过大的间隙造成流体外漏。
