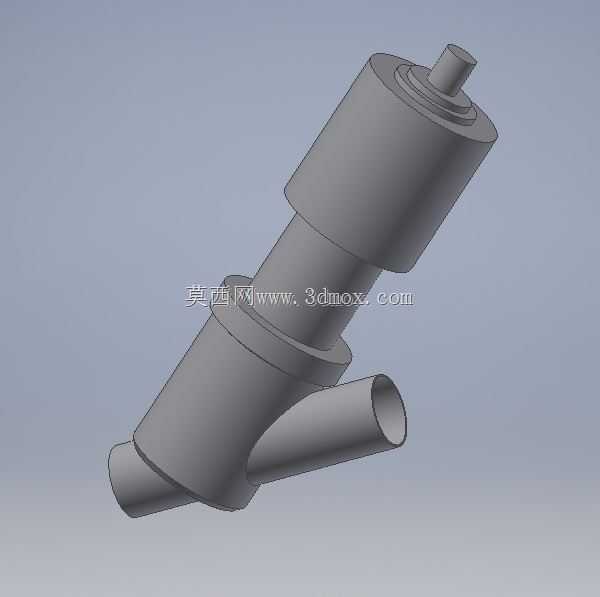

DN50规格角式座阀结构三维设计

　　这款DN50通径的角式座阀，在流体输送管路系统中承担通断控制、流向切换的核心作用，常见于食品加工、制药纯化水、化工流体输送、暖通空调水系统等场景，尤其适合管路需要90度转向的安装点位，能在不额外加装弯头的前提下完成管路走向调整，减少管路接头数量，降低泄漏风险点。从结构设计来看，整体采用斜置式阀身布局，介质从侧部接口流入后，沿阀腔斜向通道抵达阀座密封面，再从轴向接口流出，相比直通式阀件，这种角式结构的流道转折更平缓，介质流经时的局部阻力损失更小，能有效降低管路输送的能耗损失，同时避免直角弯头带来的介质冲蚀、滞流死角问题，对含少量微小颗粒的介质也有更好的适配性，不容易在阀腔内积存杂质。设计过程中优先考虑了安装边界的适配性，

　　三个对外连接接口的同轴度、端面间距都严格匹配DN50通径对应的管路安装标准，侧部接口与轴向接口的中心距控制在常规管路安装的预留尺寸范围内，执行器安装端的轴头尺寸、连接法兰定位基准，适配市面上主流的气动、电动角座阀执行器，不需要额外加工转接件就能完成驱动部件的装配。阀身的壁厚设计根据公称压力对应的强度要求做了梯度处理，介质流道位置的壁厚满足耐压需求，与执行器连接的上部结构做了减重优化，既保证整体结构强度，又控制了阀件自身重量，降低管路承重负载。密封面的位置设计在阀腔下部，阀瓣下行时垂直压合在阀座上，密封比压分布均匀，长期开关动作下密封面的磨损更均匀，能有效延长阀件的使用寿命，同时阀杆的导向结构做了加长处理，

　　开关动作过程中阀瓣不会出现偏摆，避免密封面局部受压过大导致的密封失效问题。在实际选型应用中，这款阀件的安装空间要求比同通径直通阀加弯头的组合更小，适合设备内部管路排布紧凑的场景，比如小型反应釜的进料管路、无菌灌装设备的介质控制管路，都能利用角式结构的空间优势完成管路布局，不需要额外预留弯头的安装空间。建模过程中对所有过渡圆角、流道曲面都做了连续处理，没有尖锐的棱角结构，既方便后续铸造、机加工的工艺落地，也能减少介质在流道内的湍流现象，降低流体输送过程中的噪音与振动。
