DN65规格角式流体截断控制构件

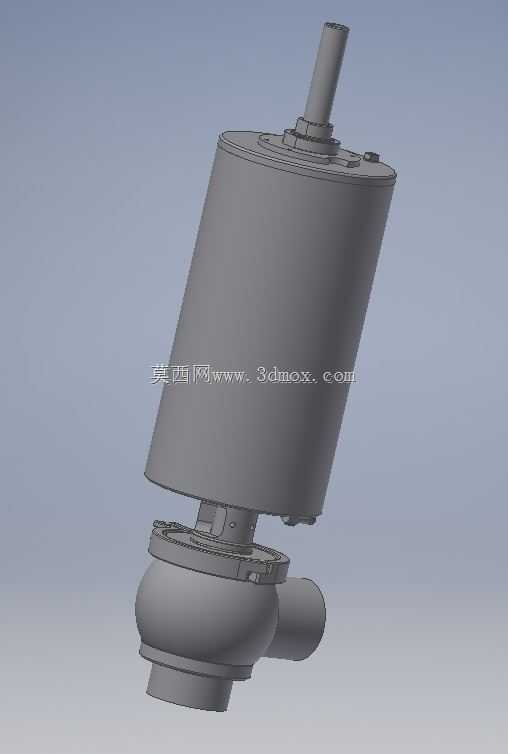

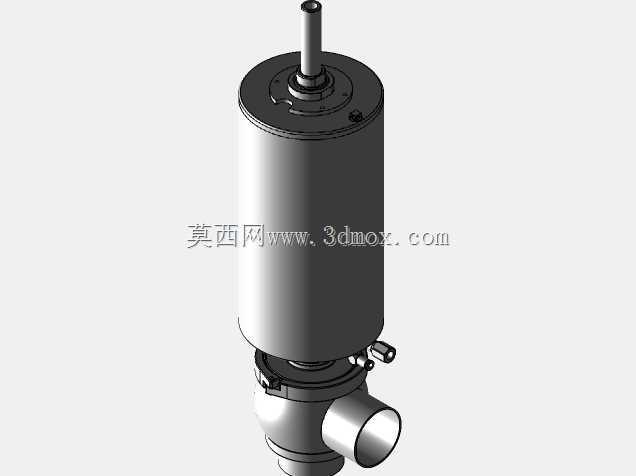

　　这款DN65通径的角式阀件，主要适配公称通径65mm的工业管路系统，在给排水、暖通循环、轻工制程流体输送、中小型化工物料输送等场景中承担介质截断、流向切换的核心作用，相比直通式阀件，角阀的进出口呈90度夹角布局，能够直接适配管路直角转弯的安装位，省去额外的弯头配件，减少管路焊点与泄漏风险点，在空间局促的管井、设备夹层、机组旁通管路中优势尤为明显。从结构设计来看，该阀采用上置执行机构搭配下置流道的布局，上部的圆柱腔体为驱动组件安装空间，可适配手动旋钮、气动执行器、电动执行器等多种驱动形式，满足不同自动化程度的工况需求；下部流道采用流线型变径设计，介质从侧方入口进入后，沿平滑流道转向90度从下方出口流出，流道内壁无明显直角凸起，

　　能够有效降低介质流经时的局部阻力，减少湍流引发的管路振动与噪音，同时避免固体杂质在阀腔内部沉积卡涩阀芯。安装边界方面，该阀的下部接口与侧部接口均采用标准法兰连接结构，安装时需保证两个接口的法兰端面与对应管路法兰平行，同轴度偏差控制在法兰螺栓孔径允许范围内，避免强行对口导致的阀体应力变形；上部执行机构的顶部预留了驱动件连接轴，安装驱动装置时需保证驱动轴与阀杆同轴，径向偏差不超过0.1mm，防止阀杆升降过程中出现卡滞、磨损密封件的问题。设计过程中针对阀座密封面做了堆焊硬质合金的结构预留，能够耐受常规水、中性气体、低腐蚀性流体的长期冲蚀，密封副的配合面采用锥面贴合结构，相比平面密封具备更好的自定心能力，在低压工况下也能保证可靠的截断效果，

　　阀杆部位采用双重填料密封结构，填料压盖可通过螺栓调节压紧力，在长期使用出现微量泄漏时，无需拆解阀体即可在线压紧填料补充密封性能，大幅降低运维工作量。在实际选型应用中，该款角阀可适配PN16及以下压力等级的管路系统，安装时需注意介质流向与阀体标注方向一致，侧口为介质入口、下口为介质出口，若反向安装会导致阀瓣长期承受介质反向压力，大幅缩短密封件使用寿命，同时在阀件前后端建议预留不小于200mm的操作空间，方便后期检修更换填料、拆解清理阀腔杂质。
