DN150规格三通式双座控制阀结构设计

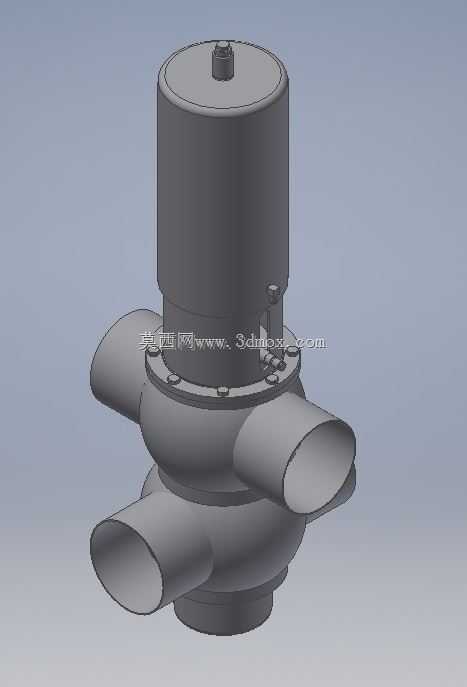

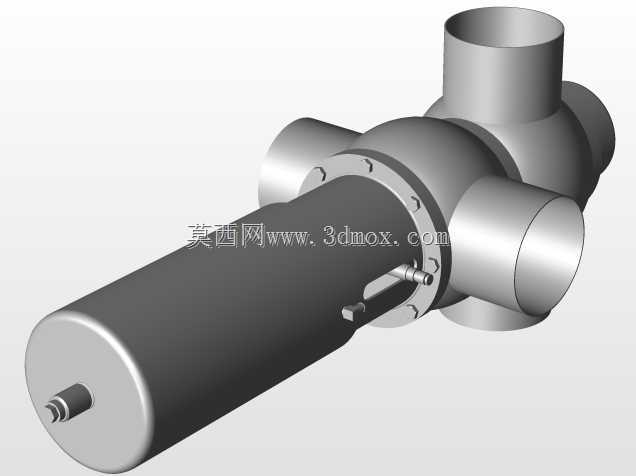

　　这款DN150通径的双座阀，主要面向中低压流体输送管路的工况设计，常见应用在暖通循环水系统、化工介质分流管路、市政给排水支管调控等场景，可同时实现两路介质的通断与流向切换，相比单座阀结构，双密封副的设计能平衡大部分介质轴向作用力，降低执行端的输出扭矩要求，适配小规格直行程执行机构即可完成驱动。从结构布局来看，上部为执行机构安装舱，采用圆柱式封闭腔体设计，可内置电磁驱动组件或者气动活塞组件，腔体顶部预留执行器安装接口，侧壁设置接线或气源接口的安装凸台，满足不同驱动形式的改装需求。下部阀身采用三通式流道结构，三个接口均为等径对焊连接端，接口轴线处于同一水平面，垂直向下的端口为介质入口，水平对称布置的两个端口为出口，

　　可实现单路进双路出的分流调控，也可反向作为双路进单路出的合流使用。设计过程中，阀座密封面采用对称布置结构，阀芯上下两个密封面同步动作，当阀芯下行时两个出口同时截断，上行时两个出口同步开启，流道内部做圆弧过渡处理，减少介质流经时的局部阻力，降低湍流产生的振动与噪音。安装边界方面，三个接口的端面间距按照工业管路常规安装间距设置，垂直方向总高度预留了执行机构安装与后期维护的操作空间，法兰连接位置的螺栓孔分布符合对应压力等级的管路标准，无需额外制作过渡连接件即可直接对接同通径的工业管路。建模过程中对密封副的配合公差做了对应预留，阀芯导向段采用长导向结构，减少长期动作过程中的阀芯偏磨问题，阀身外部的加强筋布置在流道交汇的应力集中位置，提升阀体承压能力的同时控制整体重量，上部执行机构舱与下部阀身采用法兰螺栓连接，中间设置密封垫槽，方便后期拆解维护内部阀芯密封件。
