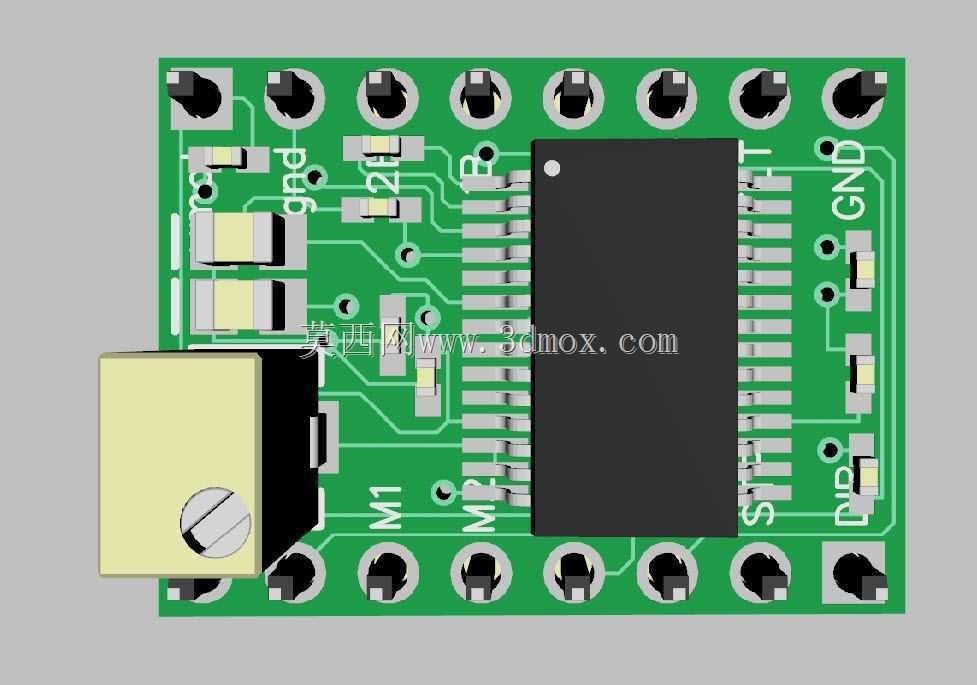

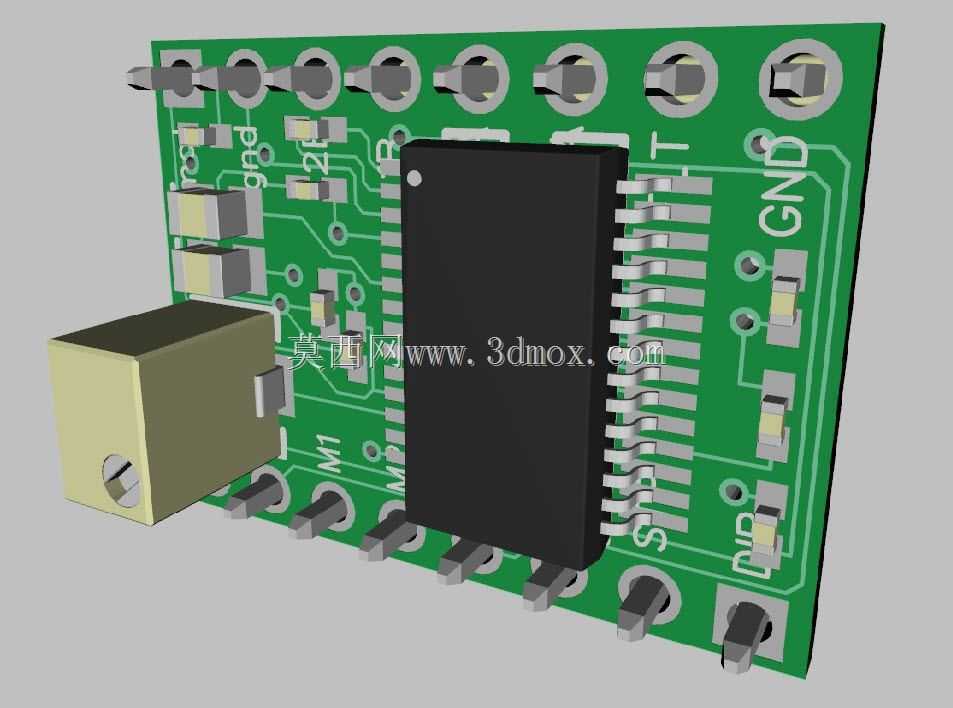

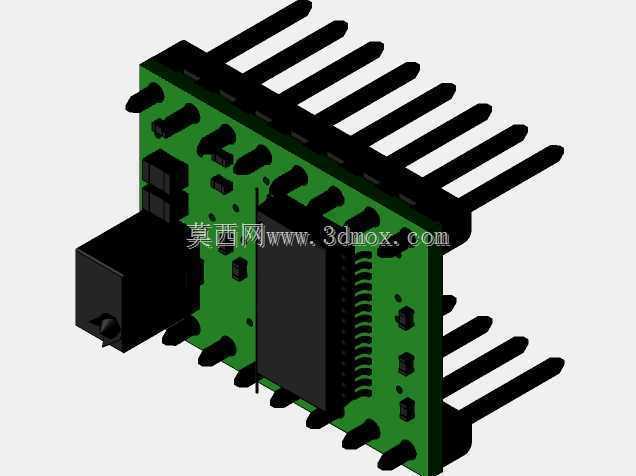

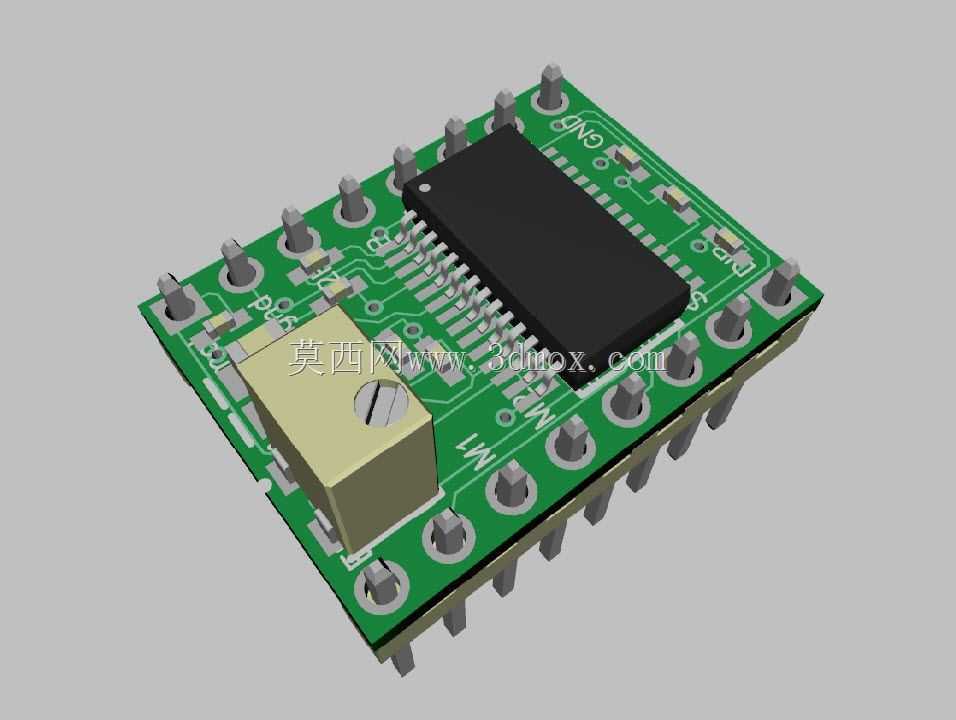

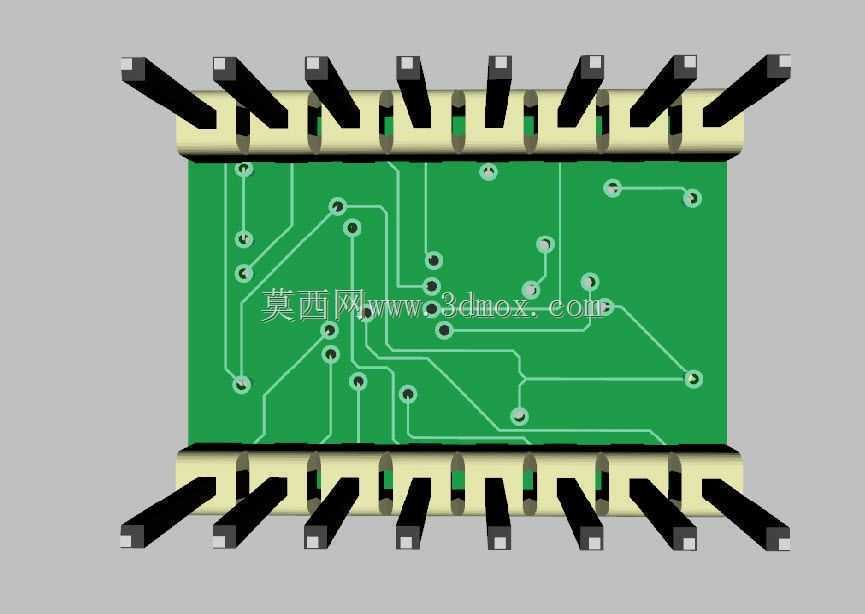

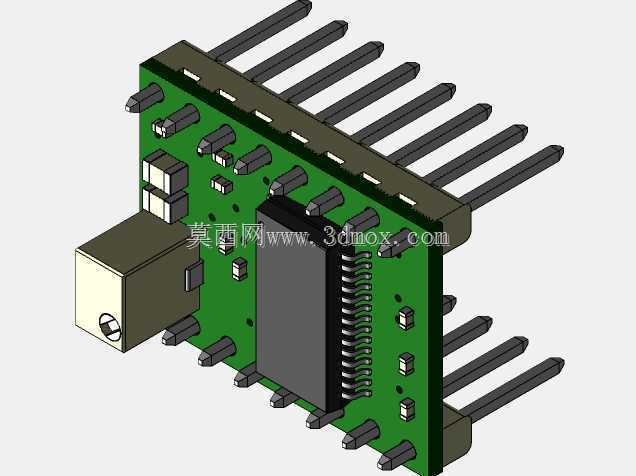

DRV8824步进电机驱动电路板结构设计

　　这款步进电机驱动模块的结构设计，围绕小型运动控制场景的实际装机需求展开，在做三维建模时首先要考虑的就是安装适配性，板载元件的布局完全贴合桌面级运动设备的紧凑安装空间，不管是用在小型数控位移平台、桌面雕刻设备的进给轴控制，还是自动化分拣机构的小功率步进驱动点位，都能直接匹配常规的安装孔位间距，不需要额外做转接板的二次设计。从功能实现层面来看，板载的功率驱动芯片承担步进绕组的电流分配与换相控制，周边的阻容元件做信号滤波与电流采样，电源输入接口做了防反接的结构预留，接线端子的位置设在板边单侧，实际装机走线时不会和周边的结构件产生干涉，信号引脚采用双排直插排布，和常用的控制板接口定义保持兼容，接线时不需要额外调整线序。

　　设计过程中特意将发热较大的功率芯片布置在板体中心区域，周边预留了足够的散热空间，就算是长时间连续运行的工况，热量也能通过PCB板的铜箔均匀散出，不会出现局部过热导致的驱动失步问题。安装孔位采用对称排布，四个角的固定孔做了金属化沉头设计，用M2规格的螺丝就能直接固定在设备的安装支架上，板体的整体厚度控制在1.6mm，和常规PCB加工的标准厚度一致，元件的最高突出高度不超过12mm，安装时和上层结构件预留3mm的间隙就不会出现元件磕碰的问题。板上的状态指示灯布置在信号引脚侧，设备调试时站在设备正面就能直接观察到驱动的工作状态，不需要俯身查看板体侧面，细分设置的拨码开关位置避开了安装螺丝的操作空间，调整细分参数时不用拆下整个驱动板，

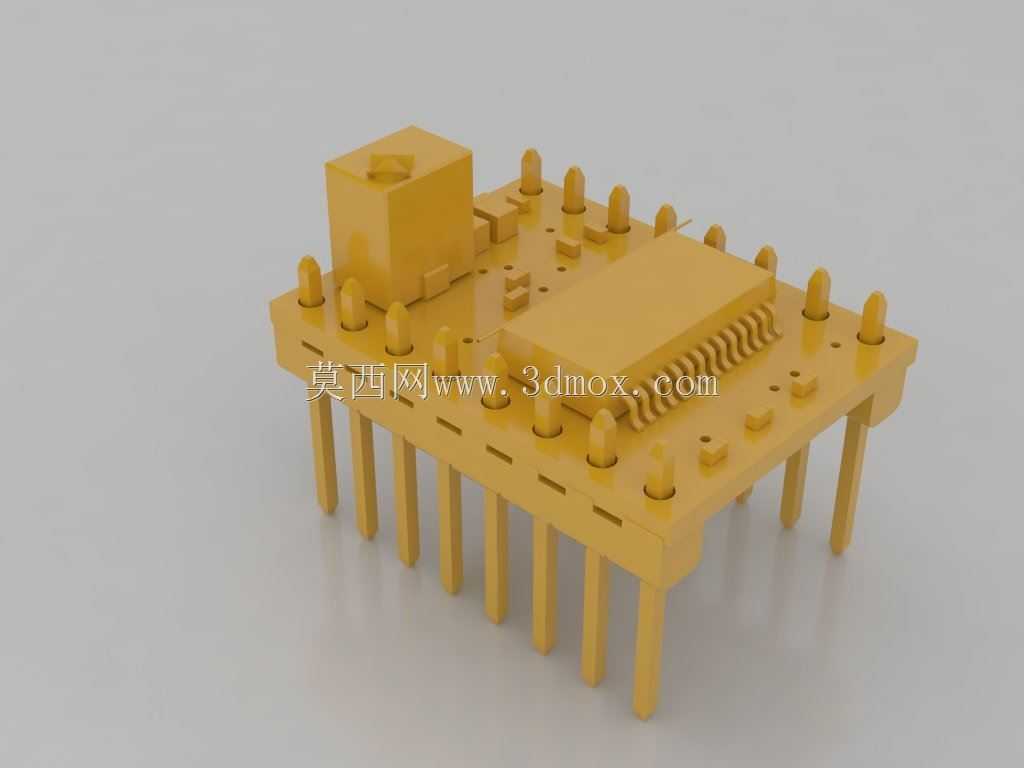

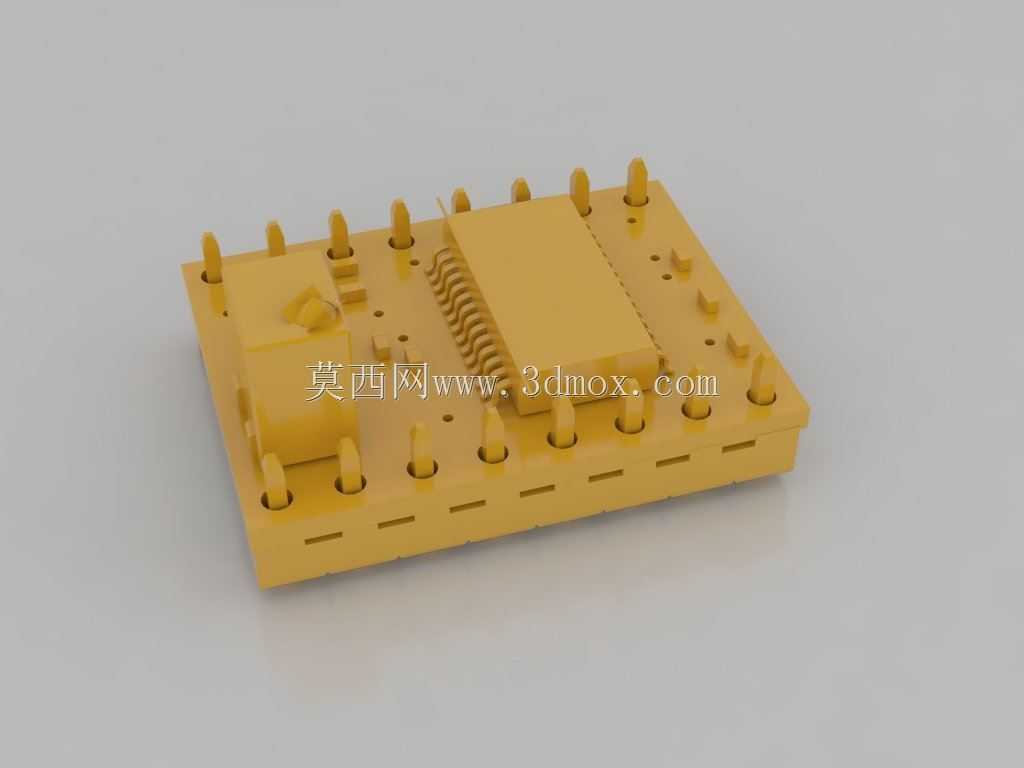

　　用小号螺丝刀就能直接操作。做三维结构建模时，所有元件的外形尺寸都按照实际物料的标称尺寸做了还原，包括芯片的引脚间距、电容的直径高度、接线端子的插拔空间，导入设备总装时不会出现元件和周边结构干涉的问题，安装边界的尺寸公差按照常规PCB加工的±0.1mm控制，实际打样组装时的适配率能达到装机要求，不需要后期修磨板体或者调整结构件位置。
