轻量化镂空结构发动机底板结构设计

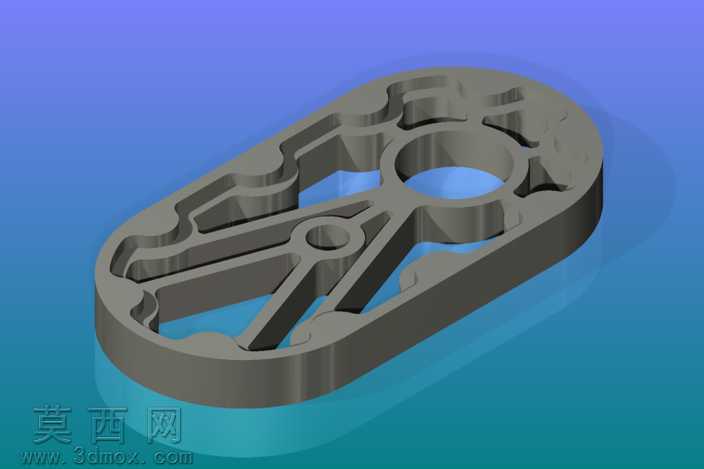

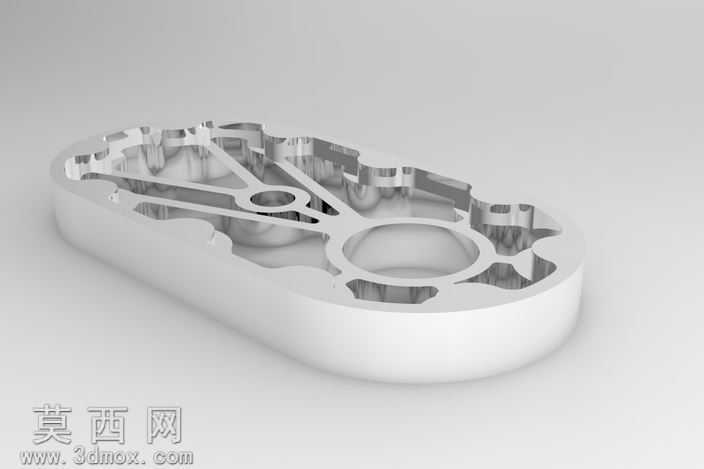

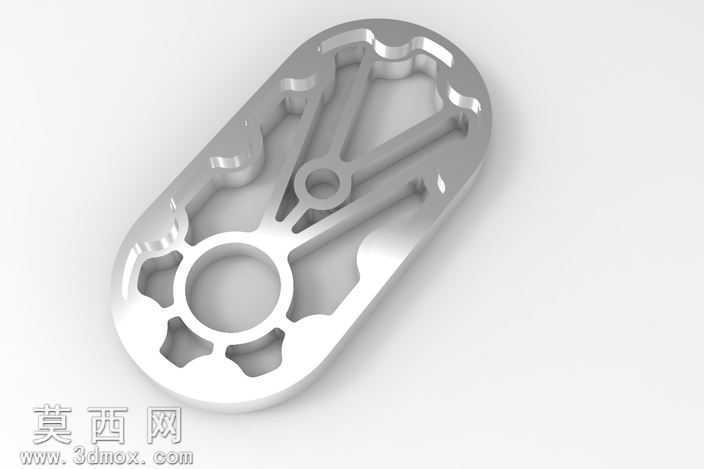

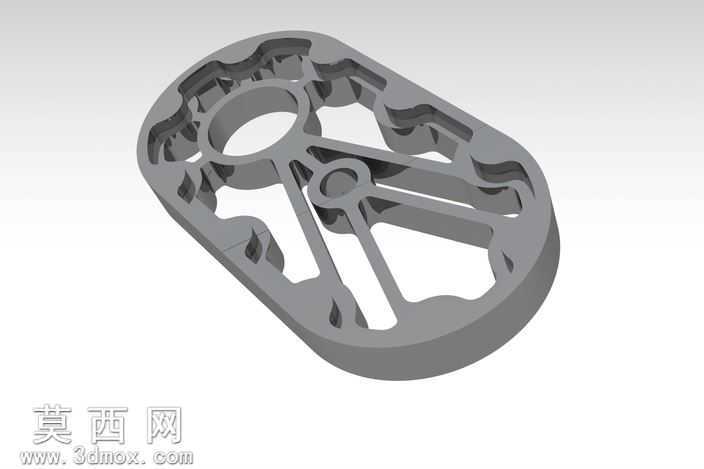

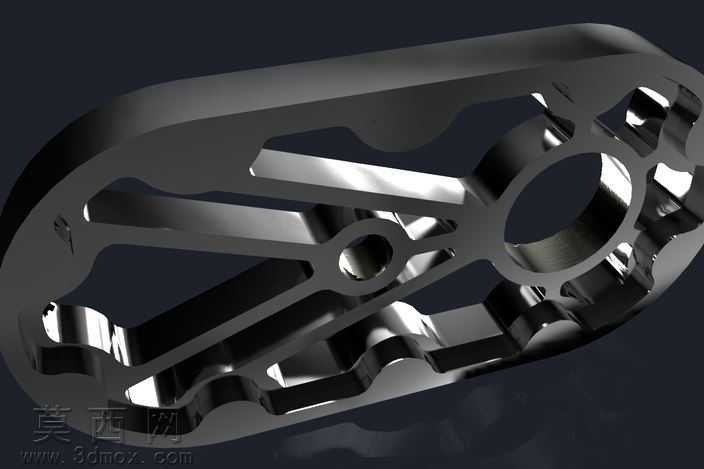

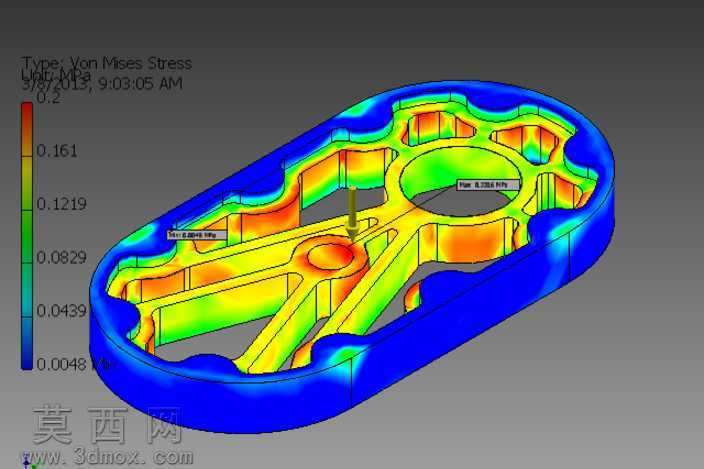

本发动机底板采用三维参数化建模方式完成整体结构设计，建模阶段优先围绕发动机总成的安装定位需求开展基准搭建，首先确定底板整体的长圆形外轮廓基准面，以发动机核心安装孔位为定位原点，逐步拉伸生成底板的基础实体厚度，确保整体轮廓适配发动机舱内的安装空间边界。在结构优化环节，设计人员采用拓扑优化思路完成镂空减重结构设计，在保证底板整体结构强度、安装点位刚度的前提下，去除非受力区域的多余实体材料，通过多组放射状加强筋连接各个安装凸台与外轮廓边框，筋条的走向完全匹配底板工作状态下的应力传递路径，既有效降低了构件整体重量，又避免了应力集中导致的结构失效风险。建模过程中对所有安装孔位做了同轴度、位置度的参数化约束，孔位边缘均添加了适配紧固件的倒角工艺结构，外轮廓的过渡圆角经过反复调整，既消除了锐边的加工安全隐患，也优化了构件的应力分布状态。材质设定阶段选用高强度铸造铝合金作为基础材质，渲染时还原了金属材质的哑光磨砂质感，清晰呈现出筋条结构、镂空腔体、安装凸台的结构层次，能够直观展示底板的装配对接关系。整个设计过程兼顾了构件的力学性能、轻量化需求与加工工艺可行性，镂空结构的排布经过多轮受力仿真校验，确保在发动机运行产生的持续振动、交变载荷作用下，底板能够保持稳定的支撑定位性能，不会出现结构形变或连接松动问题，各加强筋的厚度、连接位置均经过参数化调试，在减重与强度之间取得最优平衡，可直接用于后续的加工工艺编制、装配模拟验证环节。
