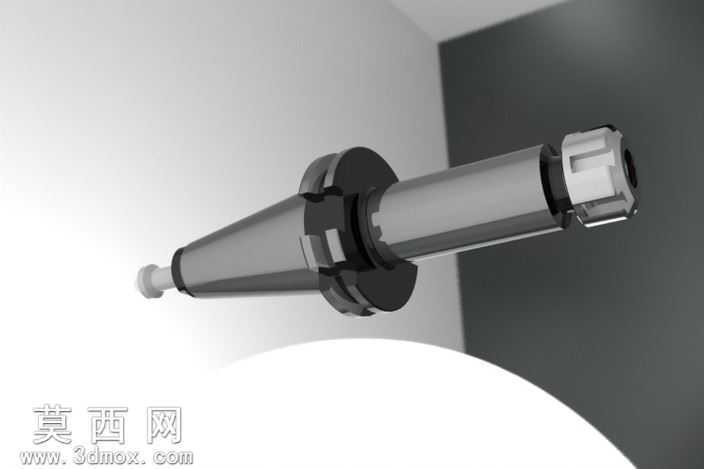

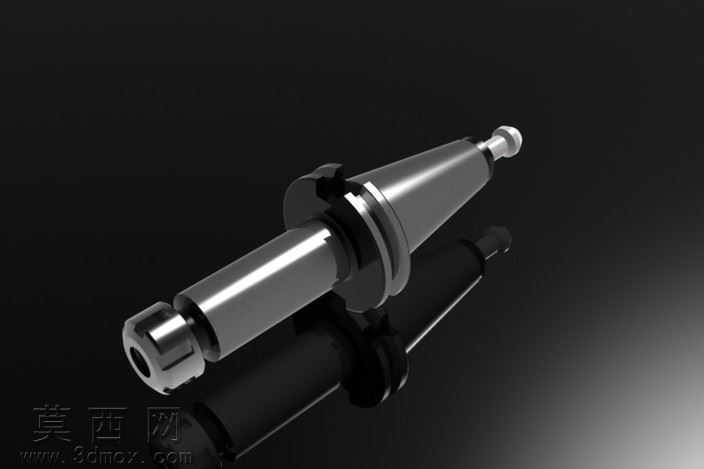

本作品为SK40规格ER16型数控刀柄的三维建模设计,整体建模过程严格遵循DIN69871标准的尺寸规范进行参数化搭建,首先从刀柄的核心定位结构入手,先完成SK40锥度主体的轮廓绘制,按照标准7:24的锥度参数精准绘制锥面母线,通过回转特征生成锥柄基体,保证锥面的形位公差符合机床主轴的装夹定位要求,确保刀柄装入主轴后能够实现高精度的同轴定位。在拉钉连接部位,建模时预留了标准拉钉的装配接口,通过螺纹特征与定位端面的精准配合,保证刀柄拉紧后与主轴端面的贴合度,避免高速加工过程中出现刀柄窜动的问题。法兰部位的建模重点还原了刀柄的机械手抓取槽结构,槽位的宽度、深度与倒角参数完全匹配自动换刀机械手的夹持尺寸,同时在法兰端面做了动平衡去重的结构设计,适配高速加工场景下的动平衡要求,减少主轴高速旋转时的振动量。刀柄的直柄延伸段按照100mm的悬伸长度进行建模,保证加工深腔工件时的避让空间,延伸段与锥柄主体的过渡位置采用大圆角平滑过渡,减少应力集中的同时提升刀柄整体的刚性。ER夹头装配部位的建模严格匹配ER16夹头的锁紧锥度,内部的螺帽连接螺纹、锁紧定位槽都按照标准尺寸搭建,还原了ER螺帽旋转锁紧时带动夹头收缩夹持刀具的运动结构,内部的内冷通道也做了贯通式的结构设计,适配中心出水的加工需求,能够在加工过程中直接将切削液输送到刀具切削部位,提升冷却排屑效果。渲染阶段采用金属材质表现刀柄主体,通过调整金属材质的粗糙度、反射率参数还原合金钢经过淬火处理后的金属质感,锁紧螺帽部位做了差异化的材质表现,区分不同部件的表面处理工艺,场景采用简洁的影棚布光,通过主光、辅光与轮廓光的搭配,清晰展现刀柄各部位的结构轮廓与倒角细节,让整体模型的结构展示清晰直观,能够完整呈现该款数控刀柄的装配关系与结构特点,为机床刀具系统的选型、装配教学提供直观的三维参考。
- 全部评论(0)
- 模板大小 20.67 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor,STEP/IGES,STL,SolidWorks,效果图,
- 软件分类 通用机械零部件
