ESP8266继电器板专用安装固定支架

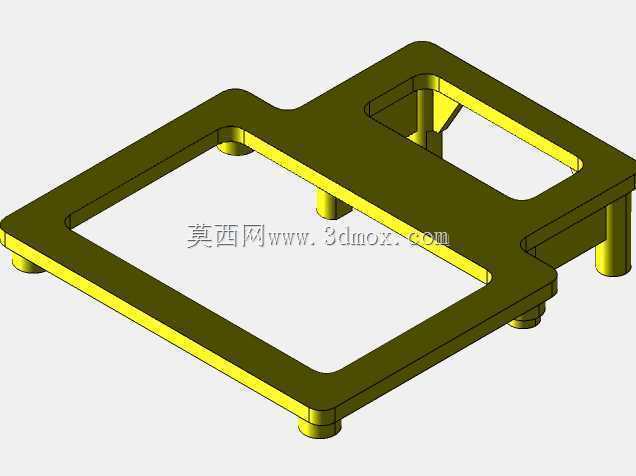

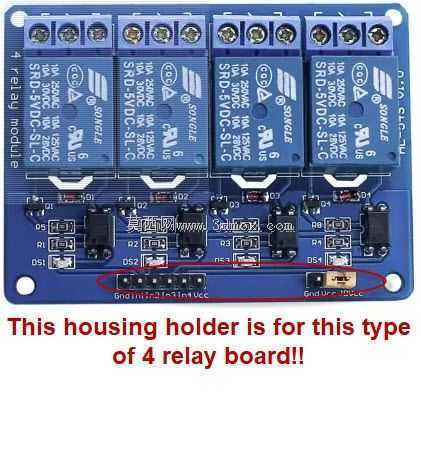

　　这款支架是针对ESP8266 Nodemcu搭配4路5V继电器板的安装场景开发的专用固定结构，主要服务于小型物联网控制终端、嵌入式电控模块的集成装配环节，常见于智能家居改造、小型工业点位控制、创客DIY电控装置这类需要将主控板与继电器模块整合固定的应用场景。实际使用中，这类组合模块往往需要嵌入到设备壳体内部、墙面暗装盒或者小型电控箱内，没有专用固定结构时，电路板容易出现移位、引脚受力脱焊、接线拉扯松脱的问题，这款支架就是为解决这类装配痛点设计的。从结构设计来看，支架整体采用框型承托结构，主体大框对应继电器板的外形轮廓，侧边延伸的小框位匹配ESP8266 Nodemcu板的安装尺寸，所有支撑柱均设置在支架底部，

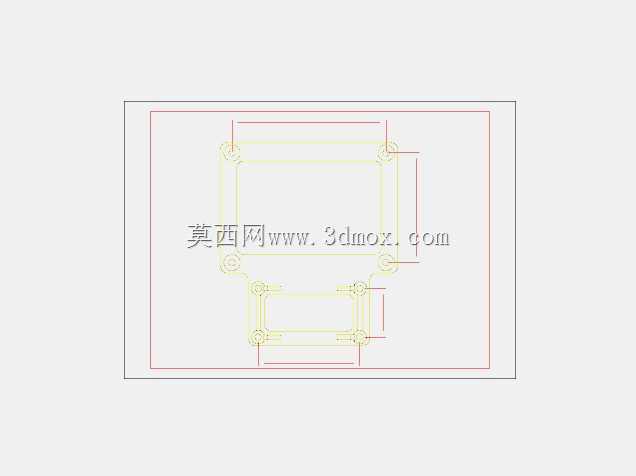

　　不会占用电路板上方的接线空间，方便操作人员进行火线、零线、控制线的接线作业，也避免了支撑柱与板载元件、插针产生干涉。设计阶段充分考虑了安装边界问题，支架的外轮廓尺寸严格匹配两块板组合后的最大外沿，不会额外占用过多安装空间，底部的固定柱高度经过测算，既可以让电路板底部与安装面留出足够的散热间隙，避免板载元件贴附安装面造成积热，也能让所有引脚完全处于支架底部的空腔内，防止引脚接触金属安装面造成短路。支架的加强筋设置在两块板的衔接位置，对应模块组合后重量集中的区域，能够避免安装时受力断裂，同时框体边缘做了圆角过渡，不会划伤操作人员的手部或者电路板的绝缘层。实际装配时，只需要将两块电路板对准支撑柱的位置压入，就可以完成模块与支架的组合，

　　后续可以通过支架预留的固定位将整个模块锁附在安装基面，也可以直接依托支架的框体结构卡在预设的安装槽内，适配多种不同的装配方式。对于结构设计从业者来说，这类嵌入式电控模块的固定支架看似结构简单，实则需要精准匹配电路板的孔位、元件高度、接线空间等细节，任何一处尺寸偏差都会导致装配干涉，这款支架的结构逻辑可以作为同类小型电路板固定结构的设计参考，尤其是引脚全部下沉到底部的设计，能够很好地适配暗装、内嵌这类对安装空间要求严苛的场景，避免后续装配阶段出现反复改模、调整结构的问题。
