小型桌面级三轴数控雕刻加工设备结构

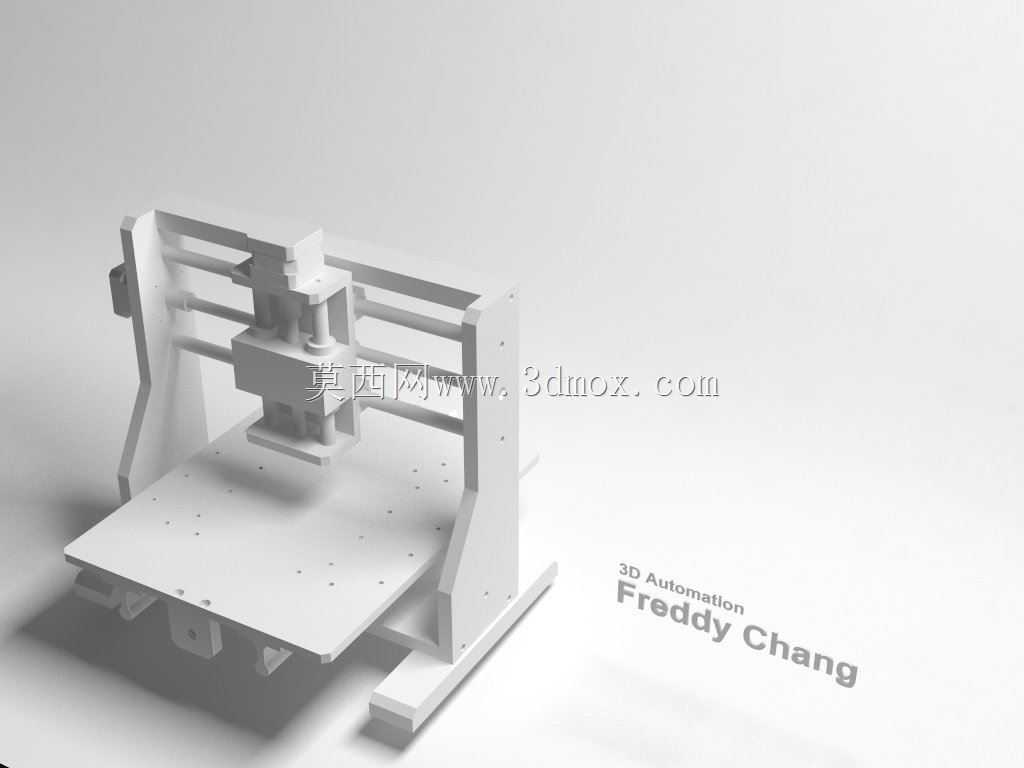

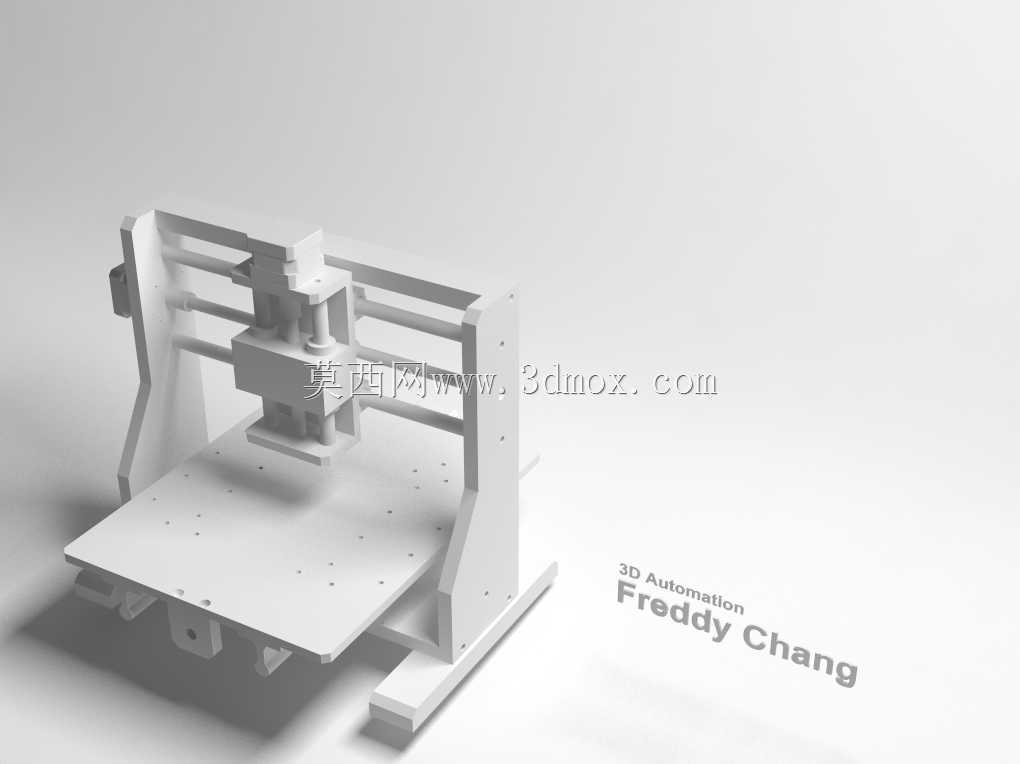

　　这款桌面式三轴运动加工设备，主要面向小尺寸工件的精密雕刻、软质材料切削加工场景，常见于个人工作室打样、教学实训、小型文创产品加工等领域，可覆盖亚克力、软金属、木质板材等多种常见加工材料的小批量加工需求，相比大型工业数控设备，其占地空间小，部署灵活，对安装场地的承重、供电要求更低，适合非工业量产场景下的轻量化加工使用。设备整体采用龙门式动梁结构设计，底部为整块平整的加工工作台，台面上预留了成排的标准安装孔位，可直接配合T型螺栓或者通用夹具固定待加工工件，工作台的平面度经过结构优化，能保证工件装夹后的基准水平，减少加工过程中的装夹误差。两侧的立式支撑立柱采用加厚板材拼接设计，为X轴方向的横向传动导轨提供稳定的支撑基础，

　　避免高速运动过程中出现结构共振，影响加工表面精度。横向传动梁上搭载可沿X轴滑动的Z轴主轴安装座，主轴座可沿Z轴方向做垂直进给运动，配合Y轴方向的工作台前后移动，实现三轴联动的加工轨迹覆盖，三个运动轴的导轨安装面都设计了加强筋结构，在控制整体重量的前提下提升结构刚性，减少进给过程中的形变量。从安装边界来看，设备整体的长宽尺寸适配常规桌面摆放，不需要额外做地基固定，底部预留了可调支撑脚的安装位置，可根据放置台面的平整度调整设备水平，保证运动轴的运行精度。设计过程中优先考虑了零部件的通用化选型，导轨、传动丝杆、连接紧固件都采用市面通用标准件，后期维护更换配件的成本更低，装配环节的公差配合经过反复优化，各运动轴的行程范围做了合理分配，

　　既保证足够的加工幅面，又避免行程冗余带来的结构体积浪费。设备的走线槽预留位置都设计在机架内侧，既可以避免加工过程中切屑、切削液损坏线路，也能让整体外观更整洁，主轴安装位的接口采用通用标准尺寸，可适配不同功率的加工主轴，用户可根据自身加工的材料硬度灵活更换对应主轴，拓展设备的加工适用范围。
